A configuração mostrada na figura 1 é de um filtro de segunda ordem (12 dB por oitava) com um amplificador operacional. Os capacitores são os componentes que basicamente determinam a frequência de corte desse filtro, podendo ser alterados. Nesse caso, essa frequência é da ordem de 1 kHz. A fonte de alimentação usada nesse circuito deve ser simétrica e praticamente qualquer operacional serve para sua implementação.

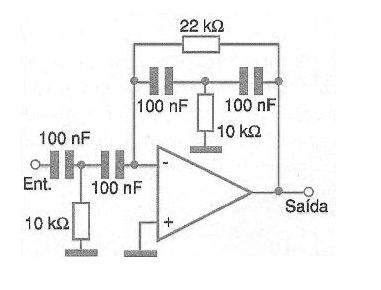

Figura 1 – Filtro de segunda ordem com um amplificador operacional.
