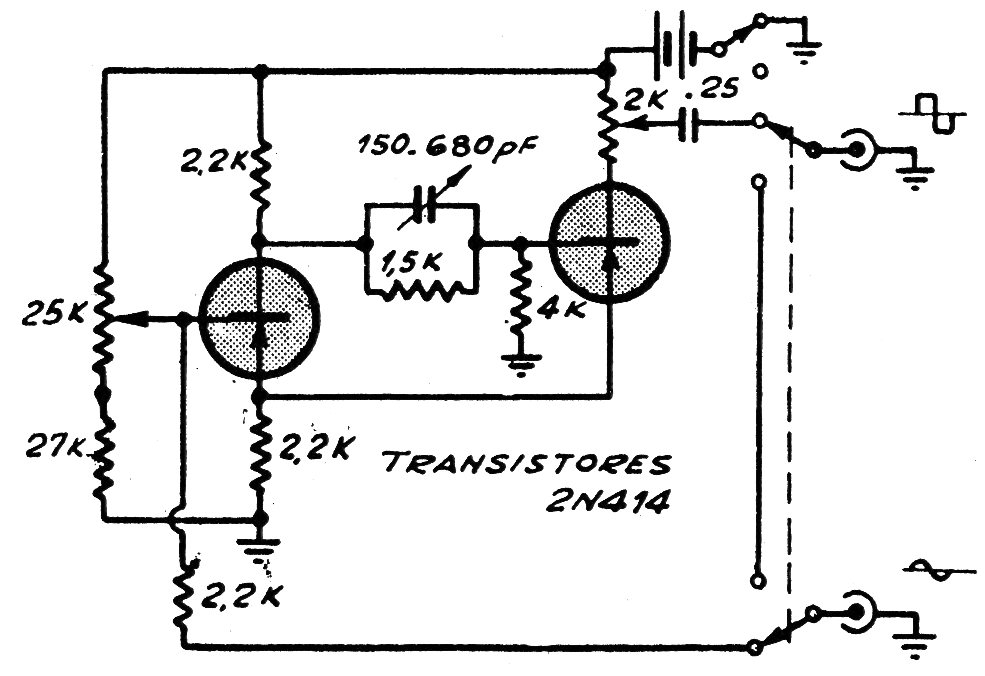

Este circuito transforma sinais senoidais em quadrados em frequências até algumas centenas de quilohertz. O circuito é de uma publicação argentina da década de 1970, mas pode ser montado com transistores como o BC558 e até mesmo o 2N2222 com a inversão da polaridade da alimentação e alteração de alguns resistores. A alimentação é feita com tensão de 9 a 12 V e o consumo muito baixo. Os potenciômetros de 25k e 2k podem ser substituídos pelos de 22k e 2k2, valores atuais mais fáceis de obter.
