O circuito apresentado na figura 1 é sugerido pela AllegroMicro (www.allegromicro.com) e consiste num controle de motor de passo ativo no nível alto. O circuito tem entrada compatível com sinais TTL e é ativo no nível alto. Mais informações sobre este e mais circuitos de aplicação podem ser obtidas no site da empresa. Para o SLA7032M a corrente de saída máxima é 1,5 A e para o SLA7033M a corrente máxima é de 3 A. Para os dois, a tensão máxima do motor é de 46 V e o componente é fornecido em invólucro SIL de 18 pinos.

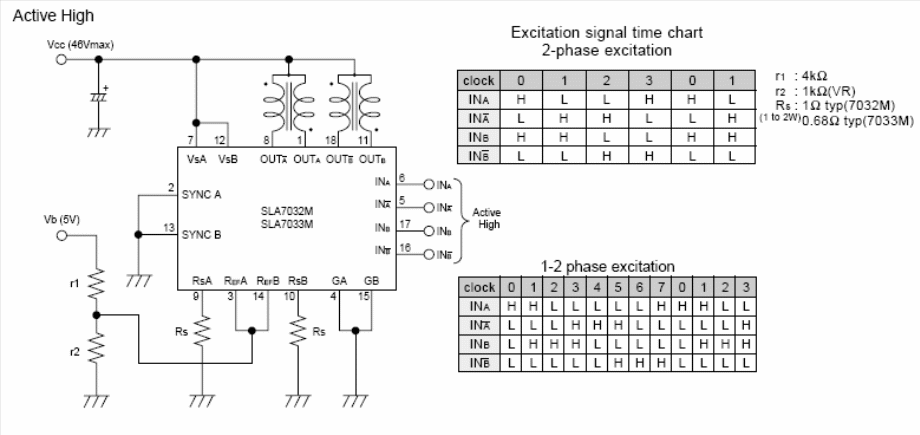

Figura 1 - Controle de motor de passo, ativo no nível alto, utilizando o SLA7032M ou SLA7033M. | Clique na imagem para ampliar |
