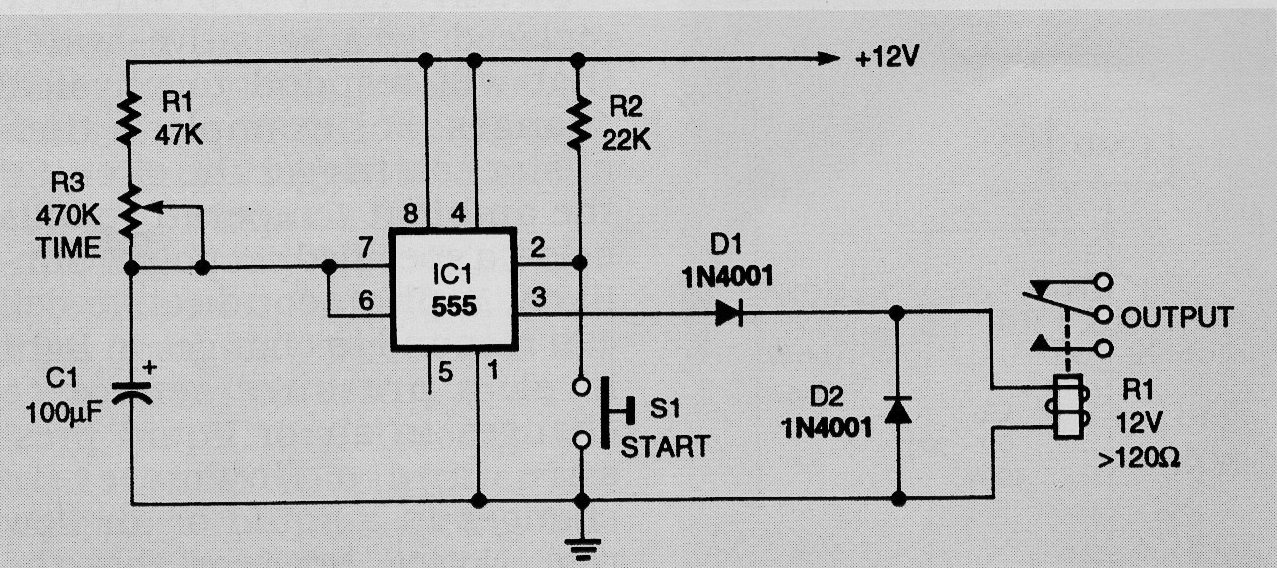

Este timer foi encontrado numa Electronics Now de 1994. O relé deve ser do tipo sensível. Se tiver corrente de mais de 50 mA deve ser acionado por uma etapa com transistor. Outras temporizações podem ser obtidas com a troca de C1. Veja na seção de matemática como calcular R1, R3 e C1 para os tempos desejados. A tensão de alimentação depende do relé utilizado.
| Clique na imagem para ampliar |
