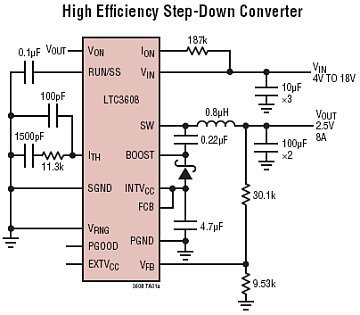

O circuito apresentado consiste num conversor Step-Down (redutor de tensão) que pode fornecer uma saída de 5 A com entradas de 4 a 18 V. A configuração apresentada na figura 3 é baseada no circuito integrado LTC3608 da Linear Technology (www.linear.com), que possui o MOSFET de potência on-chip e uma referência interna de precisão. O circuito é estável com capacitores de cerâmicos na saída e, além disso, ele possui recursos como limite de corrente ajustável, partida suave programável e proteção contra sobretensão na saída. Uma outra característica importante deste circuito é a sua eficiência que alcança 95% com uma corrente de saída na faixa de 2 a 4 A, para uma tensão de entrada de 12 V e tensão de saída de 2,5 V. O circuito integrado utilizado é fornecido em invólucro QFN de 7 x 8 mm. A tensão mínima de saída é de 0,6 V e a freqüência de chaveamento de 1 MHz.
