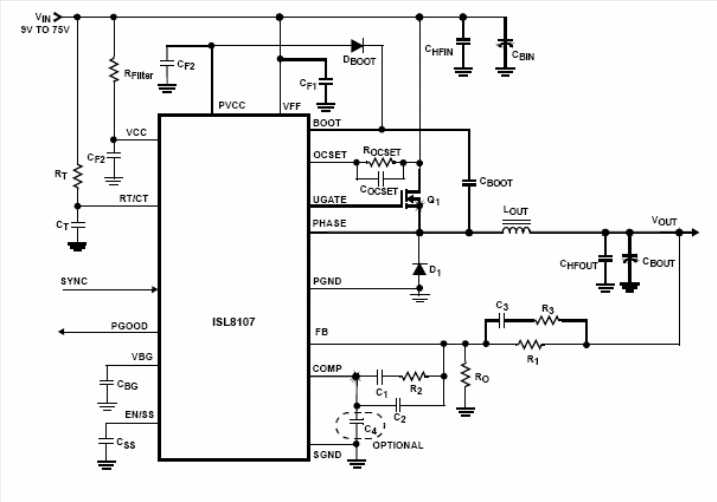

O circuito apresentado na figura 1 é uma sugestão de aplicação para o ISL8107, um novo circuito integrado da Intersil (www.intersil.com). Este circuito consiste num controlador de fase única não sincronizado, do tipo buck, possuindo um driver integrado para MOSFET. O controlador pode operar com tensões de entrada de 9 a 75 V e possui uma referência interna de tensão de 1,192 V com uma tolerância de +/- 1%.
A frequência de comutação pode ser programada para valores entre 100 kHz e 600 kHz através de um resistor e um capacitor externos. O circuito também pode ser sincronizado externamente através do pino SYNC. O componente é fornecido em invólucro QFN de 16 pinos. Além destas características destacamos outras como: soft-start e proteção contra sobretemperatura. Mais informações sobre o uso deste componente podem ser obtidas em seu datasheet no site da Intersil, estando também disponível uma placa de avaliação com o código.
