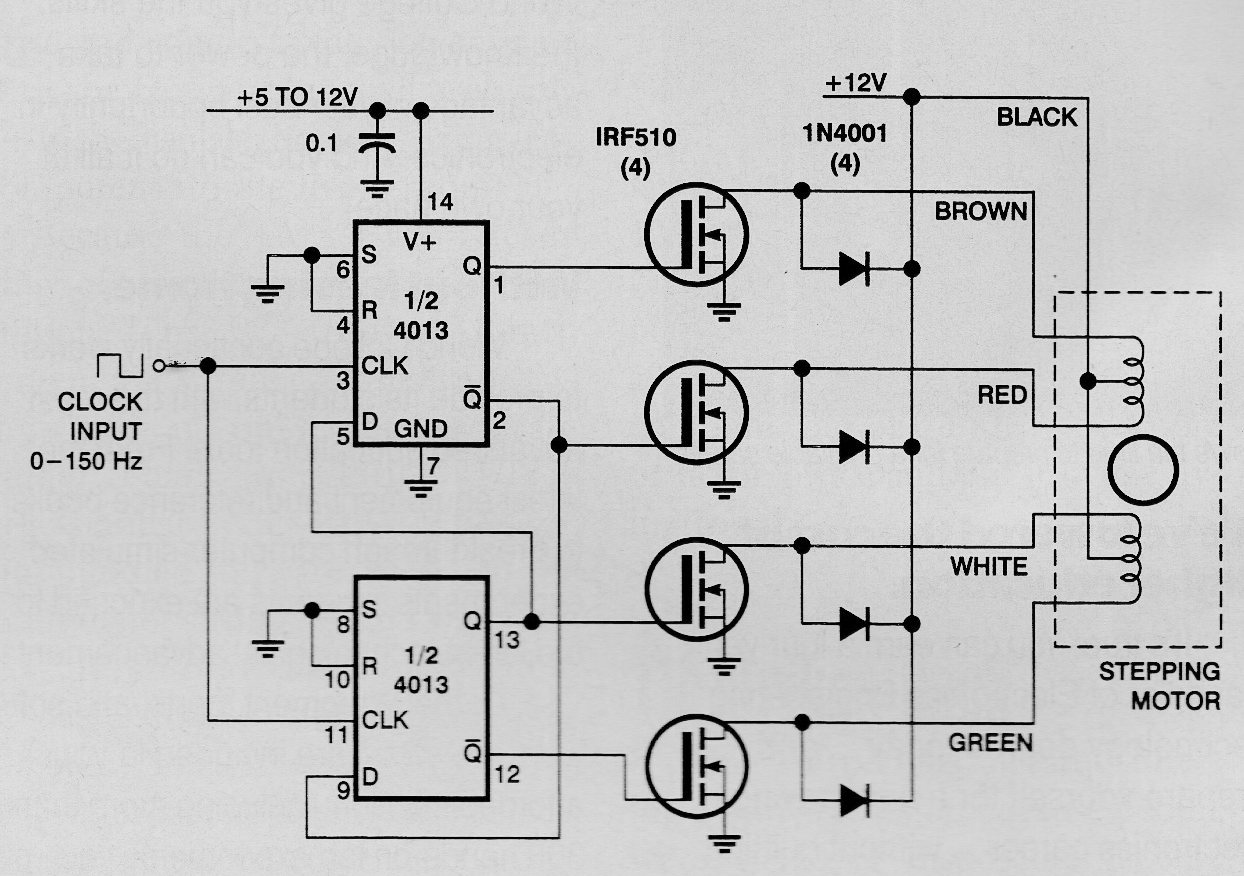

Qualquer MOSFET de potência que suporte a corrente do motor de passo controlado pode ser usado neste circuito. O motor básico de 12 V para esta configuração é de 500 mA. O motor pode ter tensão diferente do controle lógico CMOS. O circuito gera os sinais para que o motor gire em velocidade determinada pelo clock. Os MOSFETs devem ser dotados de radiadores de calor se a corrente do motor for maior do que 500 mA.
| Clique na imagem para ampliar |
