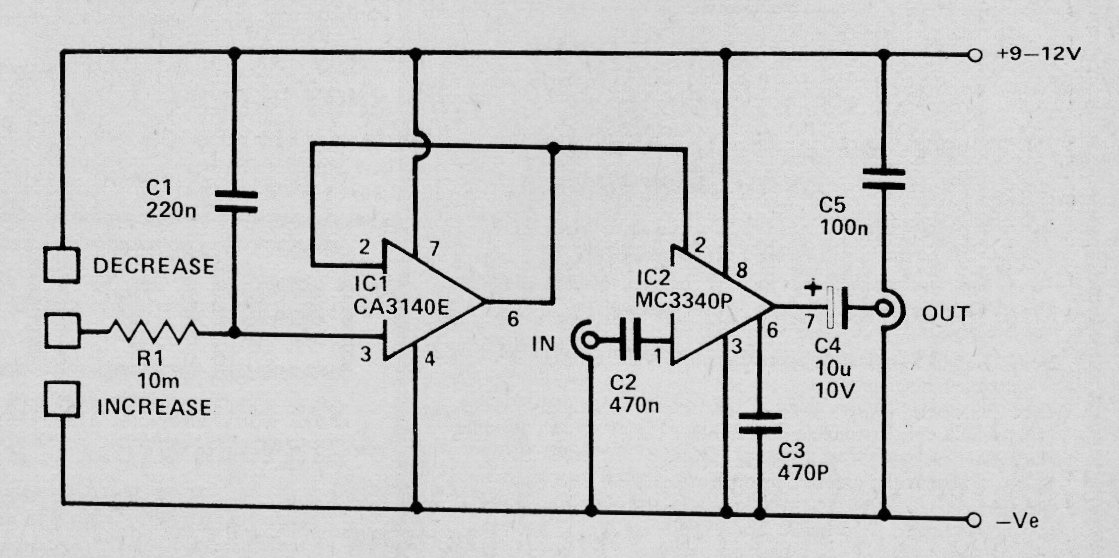

A intensidade de um sinal de áudio pode ser controlada por toques em sensores. Mantendo o dedo em “increase”, por exemplo, o volume aumenta até o momento em que retiramos os dedos e permanece nesse nível. O circuito foi obtido numa documentação de 1979 e sua implementação depende apenas da obtenção do circuito integrado. Os cabos de sinal devem ser blindados e a alimentação pode ser feita por bateria, já que o consumo é baixo. C1 deve ser de poliéster de boa qualidade, para manter a carga e o volume. R1 é de 10M e não 10m como está na documentação original.
| Clique na imagem para ampliar |
