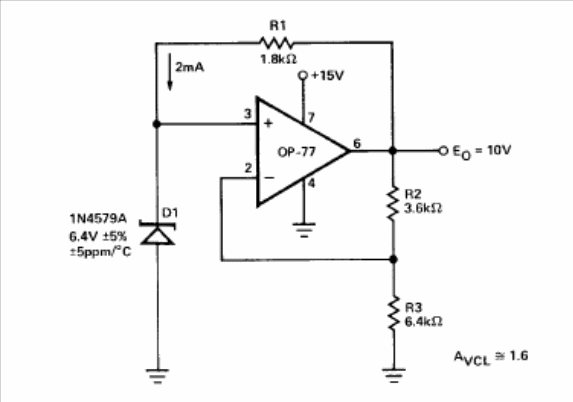

Na figura 1 temos nosso circuito final que consiste numa referência de tensão de alta estabilidade, proporcionando uma tensão de 10 v na saída, praticamente independente das variações da tensão de entrada. A corrente no diodo zener é de apenas 2 mA, valor mantido por R1. Para que a estabilidade seja mantida nessa fonte, o resistor deve ser do tipo 5 ppm/oC e o diodo deve ter um coeficiente de 1 ppm/oC.
