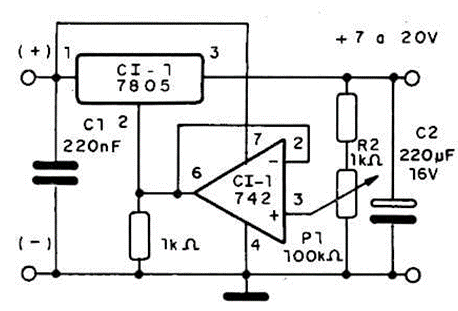

Há aplicações em que necessitamos de uma melhor regulagem na saída. A figura 13 mostra um exemplo de regulador com tensão de saída ajustável desde 7 V até 20 V. Para este caso a tensão de saída é sempre regulada de um valor maior que 2 V da tensão de regulagem do CI até um valor máximo dado pela tensão de entrada do CI. Por exemplo, se ao invés do 7805, tivéssemos utilizado o 7815, teríamos a variação de 17 V a 20 V, ou mais, dependendo do valor da tensão de entrada. Lembramos que o CI 7824 não pode ser utilizado nessa configuração, isso porque o 741 poderia queimar, já que estaríamos trabalhando com mais de 25 V. No circuito original está marcado 742, mas na realidade é o 741.
