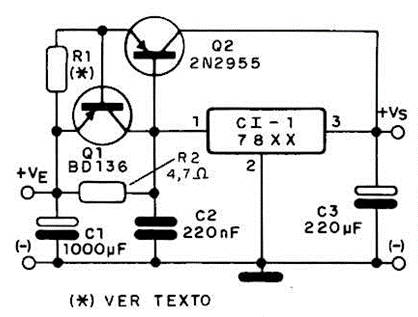

Usando um 78xx este regulador tem uma corrente máxima de saída de 7 A. O resistor R1 é calculado pela seguinte fórmula.
R1 = 0,7 / Icc
Onde:
R1 = resistor em ohms
Icc = Corrente de curto-circuito em ampères
0,7 = Corresponde a tensão base-emissor do transistor Q1, utilizado
Para calcular o valor de R1 basta substituir o valor máximo de corrente do circuito.
