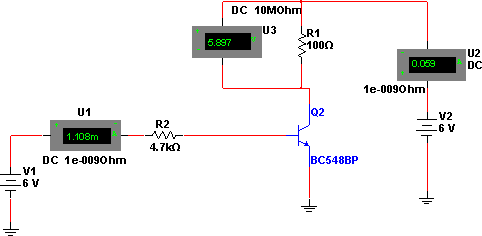

O circuito mostrado na figura precisa de apenas 1,1 mA de uma saída CMOS para aplicar uma corrente de mais de 50 mA numa carga controlada a partir do transistor Q2. Este transistor admite equivalentes e o resistor R2 pode ser reduzido para até 2,2 k ohms para se obter maior intensidade na saída. Neste caso, Q2 deve ser trocado por um BD135. O limite para a corrente neste circuito está em torno de 100 mA. O circuito é acionado quando a saída vai ao nível alto, o que é simulado pela bateria V1 na entrada para que os indicadores mostrem correntes e tensão no circuito.
