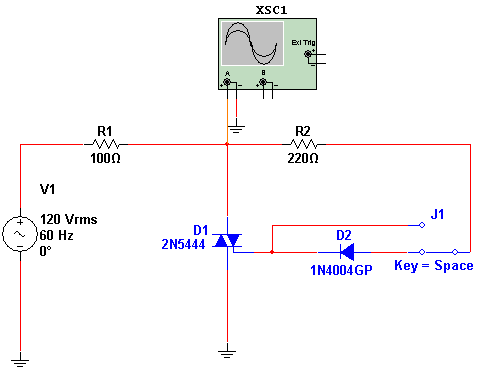

Com o circuito apresentado é possível dosar em dois níveis a potência aplicada a um motor ou a uma carga resistiva, utilizando um triac. Como a corrente de disparo do triac é muito pequena, chaves de baixa potência podem ser usadas e até mesmo reed-relés. A corrente para o triac usado é de alguns ampères, mas equivalentes podem ser usados na prática e na simulação. O circuito mostrado na figura pode ser simulado no Multisim 11.0.

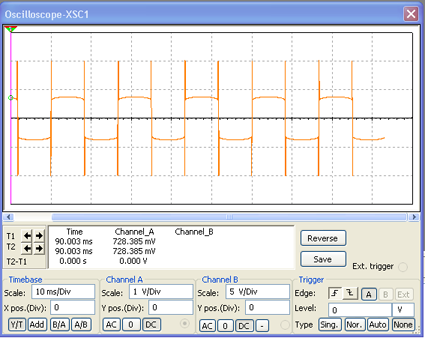

Com a chave na posição que coloca o diodo no circuito temos os disparos apenas nos semiciclos positivos e assim metade da potência total é aplicada à carga. Com a chave fazendo a conexão direta de R2 temos os dois semiciclos usados no disparo e a potência aplicada à carga é total. Abaixo a forma de onda da potência total, obtida no osciloscópio virtual do Multisim.
