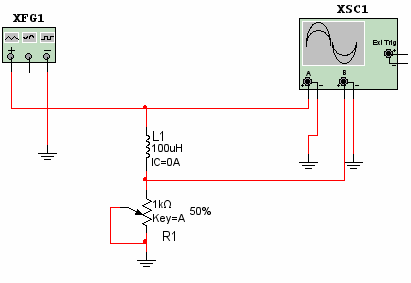

Este circuito tanto serve para testar indutores, determinando seu valor, como também tem finalidades didáticas servindo para demonstrações sobre o comportamento dos circuitos RL. No circuito, o gerador de funções é ajustado para gerar um sinal senoidal de 1 MHz com 10 Vpp de amplitude. O osciloscópio é ajustado para a base de tempo (timebase) B/A, ou seja, de sinais do aixo Y em função do eixo X. O valor do resistor de ajuste R1 depende do valor do indutor utilizado, podendo ser alterado em experimentos práticos de bancada. Na figura 1 temos o circuito completo.
Figura 1 – Circuito de teste RL com o osciloscópio.

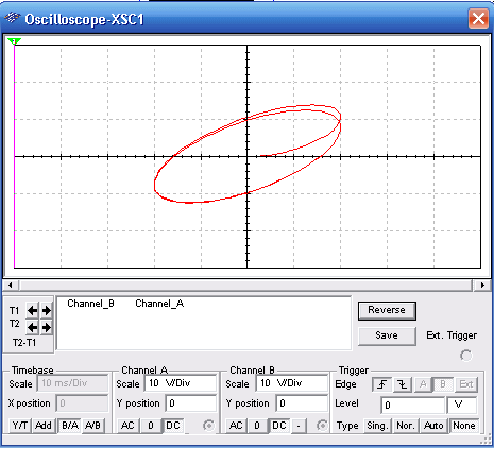

A elípse que é a forma do sinal observado tanto indica a relação entre os valores de R e da reatância de L como a defasagem do sinal. Uma relação de valores de 1:1 vai produzir um círculo perfeito na tela do osciloscópio. A figura 2 mostra esta visualização no osciloscópio virtual do Multisim.
Figura 2 – Sinal observado no teste.
Para que o leitor possa simular à vontade e fazer seus testes virtualmente, clique aqui para baixar as simulações e netlist do circuito.
