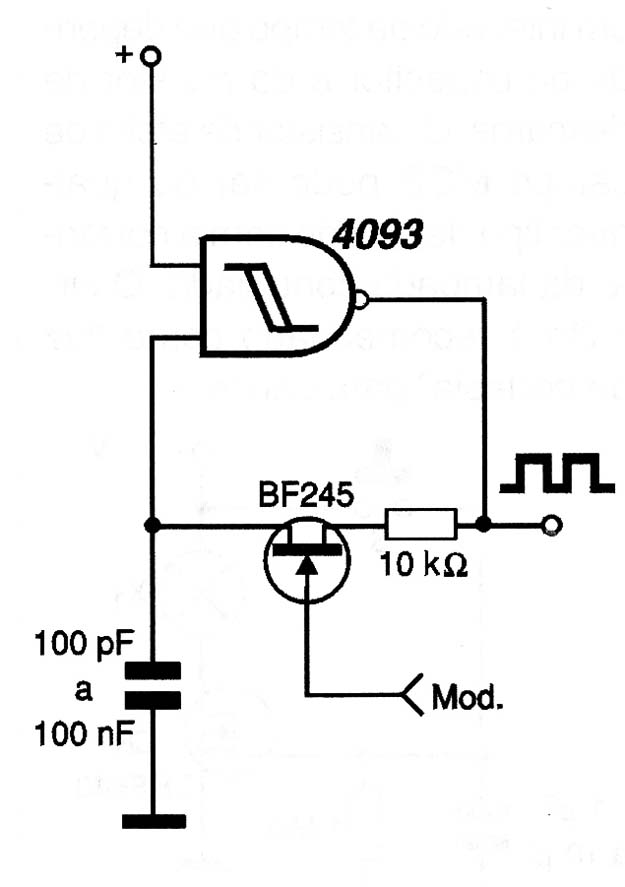

Na figura temos o modo de se modular em frequência o sinal retangular gerado por um oscilador com o 4093. A alimentação pode ser feita com tensões de 3 a 15 V e a frequência é determinada pelo capacitor. Em alguns casos, um resistor de 1k a 100 k deve ser ligado em série com a base do transistor. A frequência máxima está em torno de 5 MHz.
Oscilador Modulado 4093 (CIR10862 )
Na figura temos o modo de se modular em frequência o sinal retangular gerado por um oscilador com o 4093. A alimentação pode ser feita com tensões de 3 a 15 V e a frequência é determinada pelo capacitor. Em alguns casos, um resistor de 1k a 100 k deve ser ligado em série com a base do transistor. A frequência máxima está em torno de 5 MHz.
