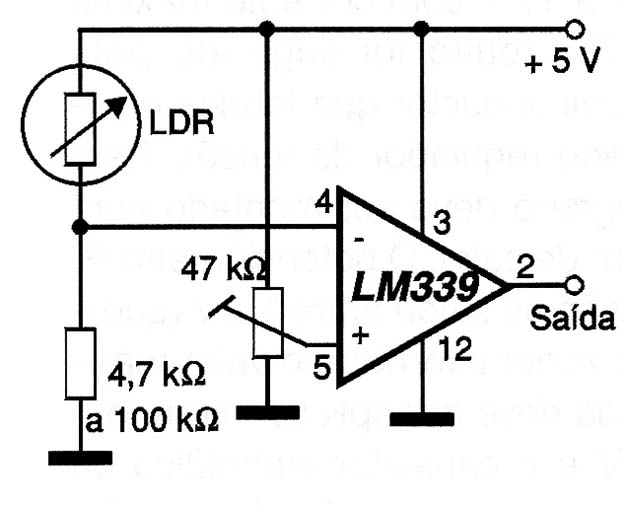

Esta configuração tradicional de sensor com LDR foi encontrada numa documentação de 2001. O circuito integrado é um comparador de tensão e o ajuste do disparo é feito no trimpot. A alimentação pode ser feita com tensões de 5 a 12 V possibilitando o seu uso como shield para microcontroladores.
![](/images/stories/banco/cir10847_0001.jpg)
