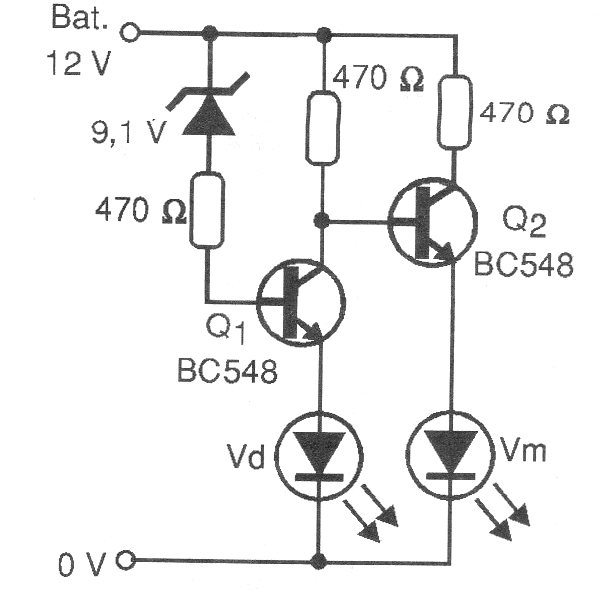

Este simples circuito indicador utiliza dois transistores indicando quando a tensão de uma bateria de 12 V está abaixo de 10 V. O diodo zener determina o ponto de acionamento e os LEDs são comuns de duas cores.
![](/images/stories/banco/cir10701_0001.jpg)
Este simples circuito indicador utiliza dois transistores indicando quando a tensão de uma bateria de 12 V está abaixo de 10 V. O diodo zener determina o ponto de acionamento e os LEDs são comuns de duas cores.
