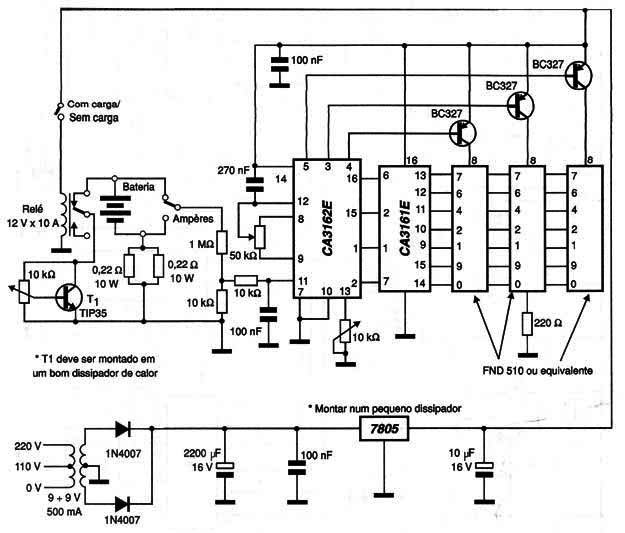

O conversor AD com 3 dígitos deste circuito não é muito comum atualmente. Nele são usados 2 circuitos integrados na alimentação de 3 displays, mas o circuito pode ser elaborado com outros conversores mais modernos. Ele mede a tensão de uma bateria e também a corrente. O circuito regulador de tensão deve ser dotado de dissipador de calor.
