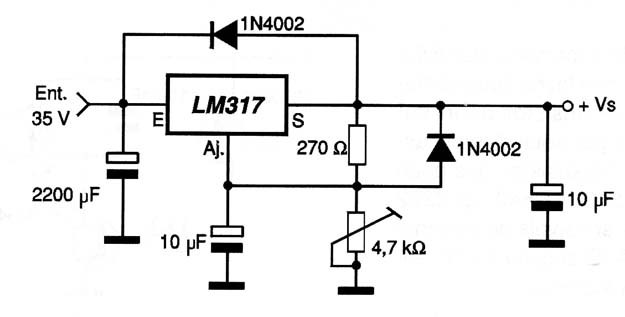

Esta é a configuração tradicional do LM317 que aparece em aplicações e outros circuitos deste site. O circuito integrado deve ser montado em dissipador de calor e os diodos são usados como proteção. A entrada máxima é de 35 V. A saída é ajustada no trimpot.
![](/images/stories/banco/cir10845a_0001.jpg)
