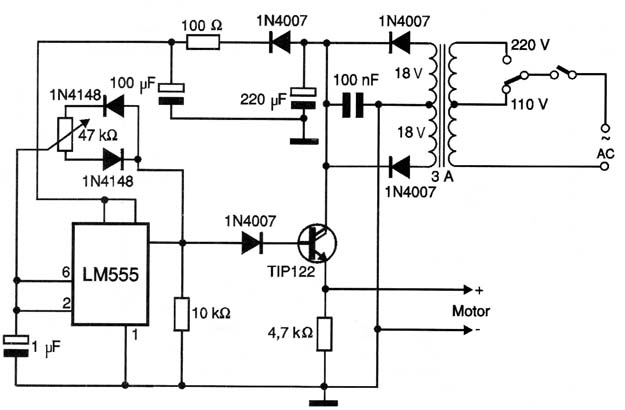

Este é um dos muitos circuitos possíveis de controle PWM para um motor de corrente contínua até uns 2 A. O circuito é de uma documentação de 2000 sendo indicado para furadeiras tipo Dremel. O transistor de potência deve ser montado em dissipador de calor e o transformador tem 18 + 18 V com 3 A.
