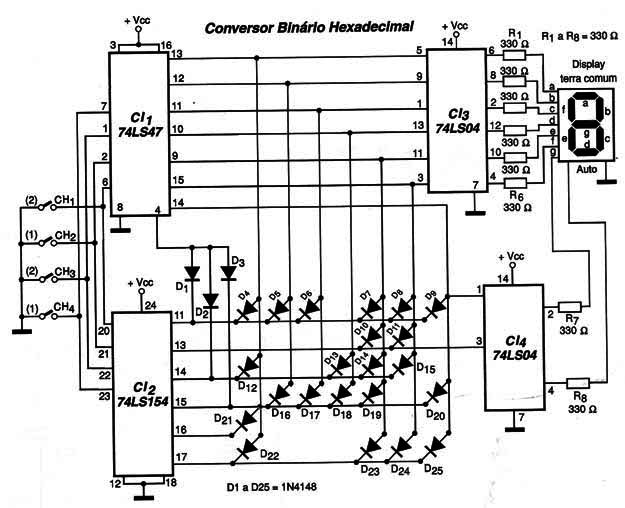

Este circuito de uma publicação de 2001 converte valores binário programados em 4 chaves em valores hexadecimais apresentados num display de 7 segmentos de catodo comum. O circuito deve ser alimentado por 5 V já que usa TTL, e os diodos admitem equivalentes.
