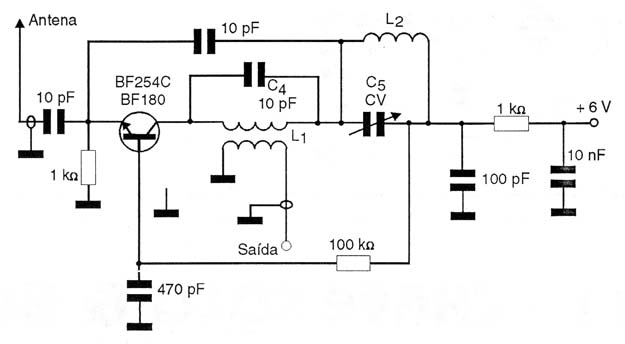

Com este circuito, de uma documentação de 1997, é possível receber num radio de FM comum as estações de VHF entre 108 e até perto de 200 MHz. O circuito é ligado à antena do receptor e alimentado por 4 pilhas. L1 tem 4 espiras de fio 16 em forma da 1 cm. L2 é enrolado entrelaçado a L1 e tem 2 espiras do mesmo fio. A bobina L3 tem 10 espiras de fio 25 com diâmetro de 10 cm. No diagrama, na realidade L2 está sobre L1 e onde está marcado L2 é na realidade L3.
