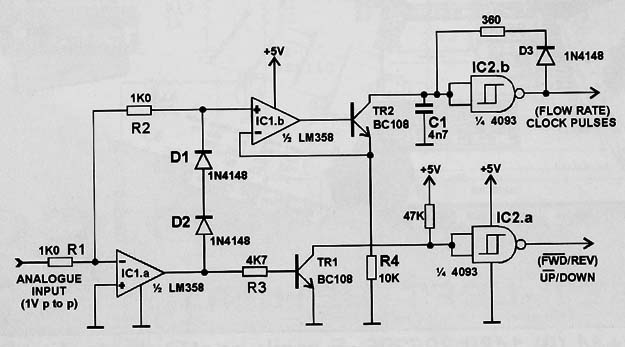

Este circuito, encontrado numa publicação inglesa de 2001, converte tensões de entrada de +/-0,5 V em pulsos de zero a 20 kHz. Os transistores podem ser os BC548 e a saída é compatível TTL. A alimentação é feita com tensão de 5 V. O capacitor C1 pode ser alterado para se obter outras faixas de frequências de saída.
![](/images/stories/banco/cir3245_0001.jpg)
