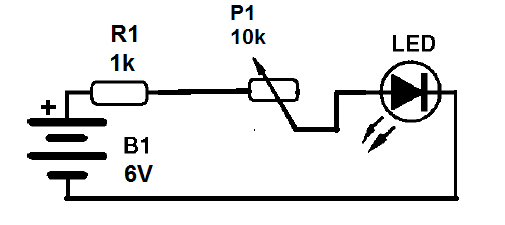

A intensidade da corrente que circula através de um LED determina o seu brilho, ou seja, a quantidade de luz que ele produz. O resistor que ligamos em série com o LED no projeto anterior limita a corrente que circula através do LED sendo calculado em função da tensão da bateria como da corrente que desejamos no circuito. Podemos, entretanto, variar a corrente no circuito com um componente denominado trimpot. Quando giramos ou ajustamos o eixo do trimpot, ele muda de resistência e com isso podemos controlar a corrente que passa através do circuito. No nosso projeto experimental ligaremos o trimpot em série com o LED, mas manteremos o resistor para determinar a corrente máxima, e com isso podemos ajustar o brilho do LED.

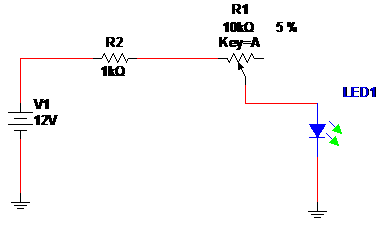

Abaixo a simulação no MultiSIM BLUE:
- Controle o brilho pela tecla A(aumentando e maiúscula+A (diminuindo).
- Na simulação o brilho não varia, mas sim passa do apagado para aceso e vice-versa ao se mover o cursor do potenciômetro. Numa montagem prática
Para fazer o download dos arquivos de simulação e Netlist - clique aqui (msb0053.zip)
