Na caixa de indicadores, mostradas na figura 1, temos diversas opções de indicadores luminosos para verificar o funcionamento de um circuito.

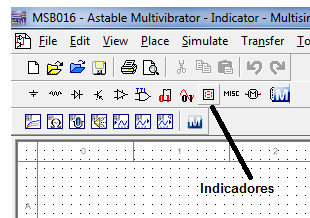

![Figura 1 – Indicadores
Figura 1 – Indicadores](/images/stories/circuitos/dmsb0001_0001.png)
Clicando nesta caixa, as opções podem ser selecionadas, conforme mostra a figura 2.

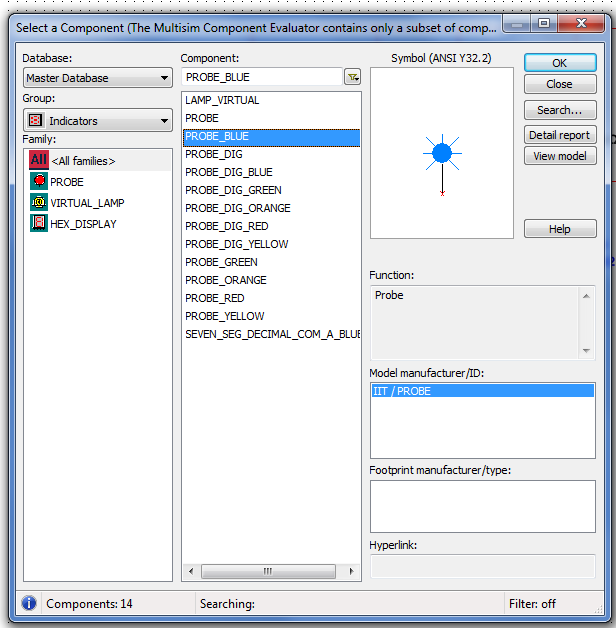

![Figura 2 - Selecionando indicadores
Figura 2 - Selecionando indicadores](/images/stories/circuitos/dmsb0001_0002.png)
Basta clicar em “OK” para que o indicador luminoso (probe) selecionado seja colocado na área de trabalho.
Os indicadores vêm configurados para acender quando a tensão que encontrarem num circuito for de 2,5 V ou maior, mas este valor pode ser configurado se usarmos a opção “properties”.
Assim. Vamos tomar como exemplo um circuito de um multivibrador astável e colocar nas suas saídas dois indicadores (probes) de valores diferentes.
Escolhemos o circuito da figura 3 com capacitores suficientemente grandes para que, na simulação, os indicadores funcionem de modo alternado.

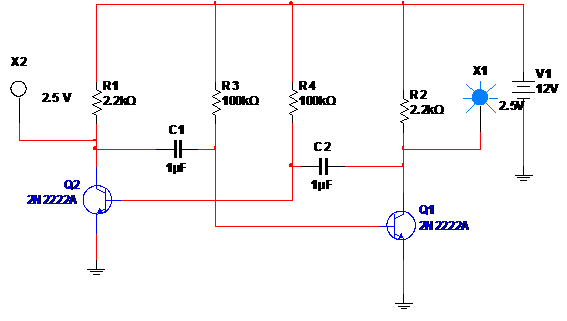

![Figura 3 - O circuito tomado como exemplo
Figura 3 - O circuito tomado como exemplo](/images/stories/circuitos/dmsb0001_0003.gif)
Este circuito poderá ser encontrado no site com a indicação MSB037.
Veja que os tempos de simulação são diferentes dos tempos reais em que o circuito funciona. Assim, para um multivibrador mais rápido, pode-se ainda ver os indicadores piscando.
Clicando na chave I/O os indicadores piscarão alternadamente.
Esta opção de indicador do Multisim é interessante para se monitorar de modo imediato a presença de tensões em determinados pontos de um circuito.
