Os disparadores de Schmitt ou Schmitt Triggers são circuitos que convertem um sinal senoidal ou de outras formas de onda (dente de serra, triangular, etc) num sinal retângula. O circuito que apresentamos na figura 1 utiliza dois transistores NPN e pode operar em freqüências que alcançam alguns megahertz.

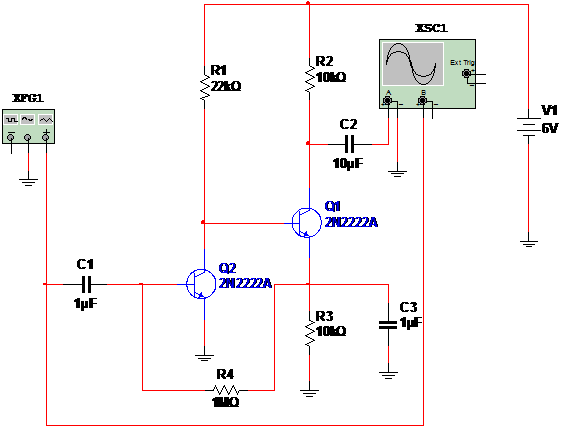

![Figura 1 – Diagrama do Disparador de Schmitt (Schmitt Trigger) com dois transistores.
Figura 1 – Diagrama do Disparador de Schmitt (Schmitt Trigger) com dois transistores.](/images/stories/circuitos/msb0020_0001.gif)
Os disparadores são de grande utilidade na conversão de sinais analógicos ou de sensores em sinais digitais que possam ser utilizados por circuitos lógicos, microcontroladores, microprocessadores e DSPs.
A alimentação pode ser feita com tensões na faixa de 9 a 15 V. Na simulação temos a aplicação de um sinal senoidal de 5 mVpp com 5 kHz e a obtenção de um sinal de quase 10 V de amplitude, perfeitamente retangular. A imagem destes sinais pode ser visualizada no osciloscópio virtual do Multisim, conforme mostra a figura 2.

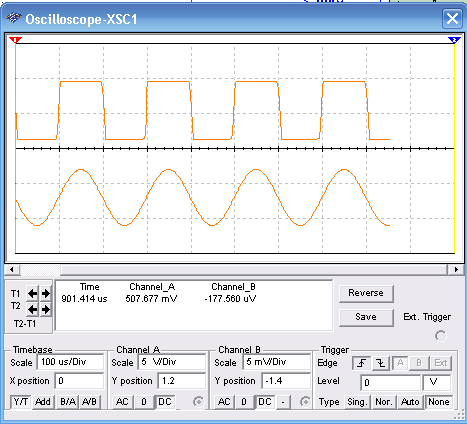

![Figura 2 – Imagem dos sinais obtidos no circuito.
Figura 2 – Imagem dos sinais obtidos no circuito.](/images/stories/circuitos/msb0020_0002.png)
Transistores equivalentes podem ser empregados. Damos a seguir a simulação e a netlist para eventual utilização do circuito em outras aplicações.
Para fazer o download dos arquivos de simulação e Netlist - clique aqui (msb0020.zip)
