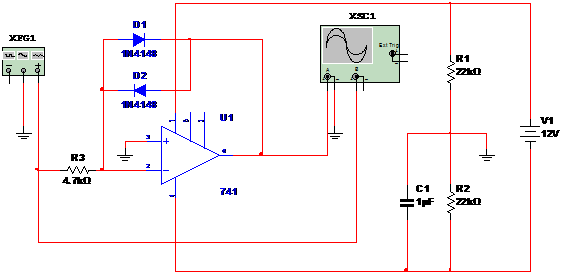

Para converter um sinal senoidal num sinal retangular basta utilizar um amplificador operacional de alto-ganho com um circuito de realimentação formado por dois diodos em oposição. As passagens por zero do sinal de entrada comutam o circuito que então gera um sinal bem próximo da forma de onda retangular. A fonte de alimentação deve ser simétrica de 6 a 12 V e amplificadores operacionais equivalentes podem ser utilizados. Na figura 1 temos o circuito do conversor. Observe os ajustes do gerador de funções e do osciloscópio.

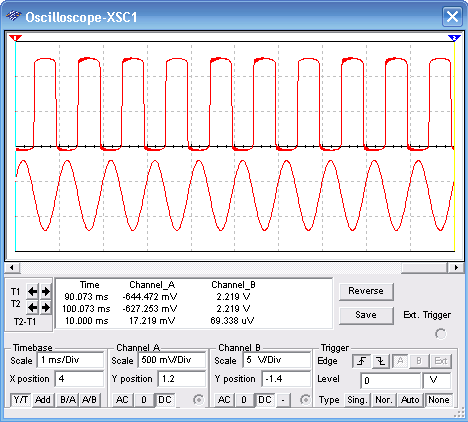

O circuito pode operar com frequências até algumas centenas de quilohertz, ou mais, se outro amplificador operacional for utilizado. Na figura 2 temos as formas de onda no circuito, observadas no osciloscópio virtual do Multisim.
Para fazer o download dos arquivos de simulação e Netlist - clique aqui (msb0017.zip)
