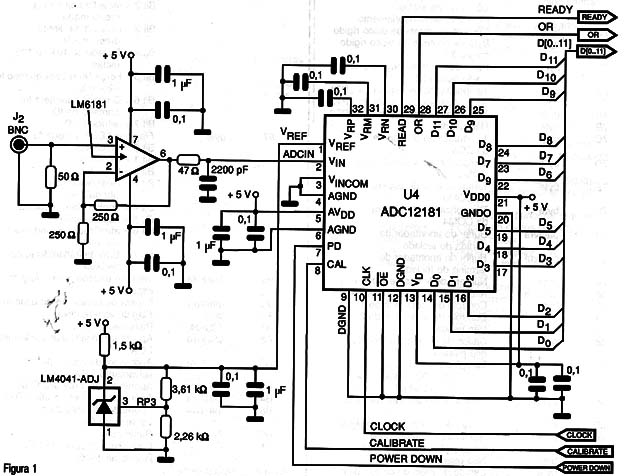

Lançado no início 1999, o novo conversor A/D de alta velocidade ADC12181 é indicado para aplicações em processamento de imagens, aquisição de dados para PCs, scanners e digitalizadores de formas de onda. Uma característica importante do ADC12181 da National é a inclusão de um circuito de amostragem e retenção internas que facilitam os projetos. No circuito de aplicação mostrado na figura 1 todas as tensões devem ser aplicadas simultaneamente. Como se trata de circuito de alta velocidade é muito importante tomar cuidado com o layout das linhas de sinal. Uma precaução importante nesta aplicação é que, tanto os terras para os sinais digitais como para os analógicos estejam nos mesmos níveis evitando-se o acoplamento capacitivo entre eles. A referência de tensão é dada por um CI LM4041, e o amplificador operacional de alta velocidade LM6181 faz o acoplamento da fonte de sinal externa ao circuito conversor de entrada.
