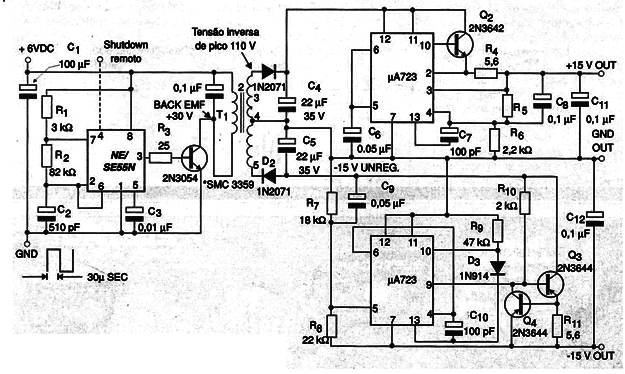

O circuito mostrado na figura é na verdade uma excelente fonte simétrica chaveada capaz de fornecer tensões positivas e negativas de 15 V a partir de uma entrada de 5 V. O 555 funciona como um astável que gera a freqüência de chaveamento para o transistor de potência 2N3054. O sinal gerado tem um período de 60 us e o transformador usado é especial, com núcleo de ferrite com características que permitam a elevação da tensão para 15 Vrms em sua saída. A tensão retificada do secundário do transformador é regulada por circuitos integrados 723 com transistores que permitem aumentar a corrente. No entanto, o circuito pode ser modificado para operar com outros reguladores mais modernos. Esse circuito foi sugerido pela Philips em seu manual de circuitos integrados lineares.
