O circuito indicado se baseia no LM3524 da National Semiconductor que não é um componente fácil de obter. O transistor de potência depende do elemento de aquecimento controlado. O circuito é do Linear applications Handbook de 1994.

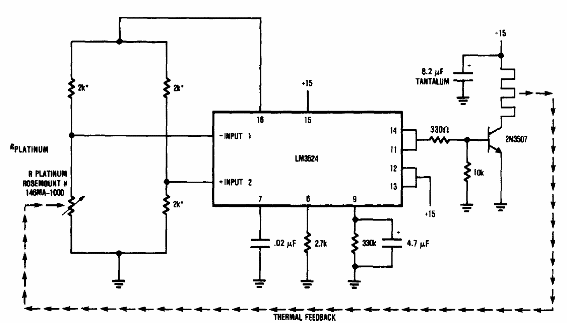

![Controlador de Temperatura com RTD
Controlador de Temperatura com RTD](/images/stories/banco/cir6250_0001.gif)
Controlador de Temperatura com RTD
