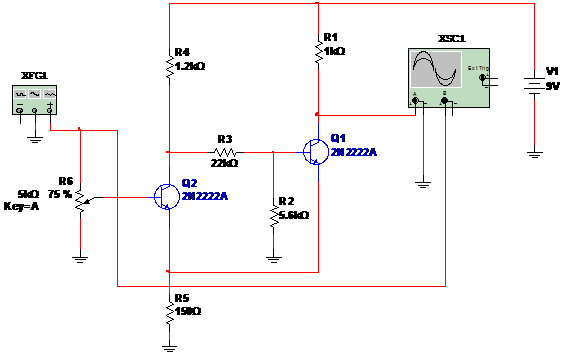

O circuito mostrado na figura 1 é de um Disparador de Schmitt ou Schmitt Trigger. Este circuito converte sinais de formas de onda senoidais e outras em sinais retangulares. No caso, são utilizados dois transistores bipolares 2N2222 ou equivalentes, e o limiar do disparo é ajustado pelo trimpot ou potenciômetro de 47 k Ω. A alimentação é feita com tensões entre 9 e 12 V.

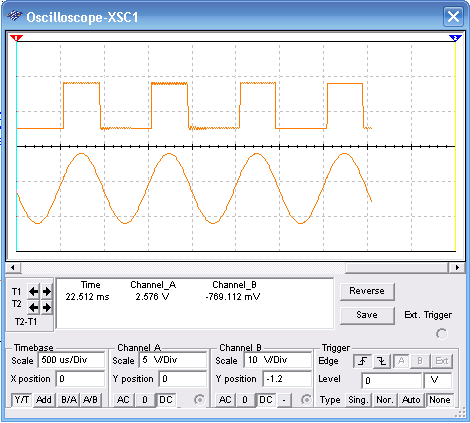

Na simulação feita pelo Multisim Blue, os sinais senoidais são aplicados à entrada, obtendo-se na saída um sinal retangular de boa amplitude. Na figura 2 mostramos as formas de ondas dos sinais obtidas no osciloscópio virtual do Multisim Blue.
A simulação e a netlist são dadas a seguir para os que desejarem utilizar este circuito em outros projetos ou estudar mais profundamente o funcionamento do disparador.
Para fazer o download dos arquivos de simulação e Netlist - clique aqui (msb0025.zip)
