O 2N3055 pode conduzir 15 A com tensão de 100 V, o que daria 1500 W. Porque não posso usar esse transistor numa fonte ou amplificador com essa potência? Normalmente as fontes limitam a corrente a 5 A.
Os valores 15 A e 100 V são os máximos, mas não ao mesmo tempo. Os valores máximos são dados pela capacidade de dissipação do componente. Assim, se aplicamos 20 V com 5 A, já teremos 100 W o que está quase no limite do transistor. Dessa forma, precisamos olhar ao mesmo os dois valores para que o transistor também opere dentro de sua capacidade de dissipação. Por exemplo, com 100 V ele vai a um máxima de 1 A, e com 10 V ele pode chegar aos 10 A. Tudo isso é dado pelo que se denomina SOA (Safe Operation Area) ou Area de Operação Segura que é um gráfico que mostra onde o componente pode funcionar seguramente.

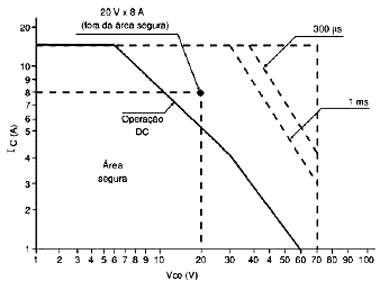

![SOA para o 2N3055 SOA para o 2N3055](/images/stories/dicas/duv0352_01.png)
