Tenho um transformador com dois enrolamentos primários que podem ser alimentados tanto por 110 V como 220 V. Como devo fazer sua ligação?

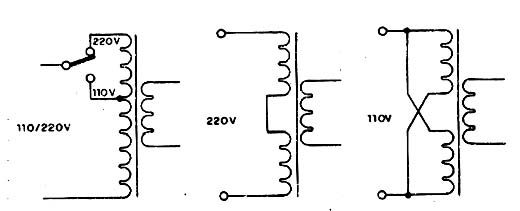

Na figura abaixo mostramos como fazer a ligação dos dois tipos de transformadores de duas tensões normalmente existentes. O primeiro é o transformador com enrolamento único mas derivação. Neste caso, podemos usar uma chave comutadora para ligar em 110 V ou 220 V. Nos outros dois casos, temos o transformador de dois enrolamentos e o modo de ligação nas tensões de 220 V e 110 V. Observe que a fase dos enrolamentos precisa ser observada para que não ocorra um curto.
![Ligação de Transformadores Ligação de Transformadores](/images/stories/dicas/duv0247_01.jpg)
Ligação de Transformadores
