Neste interessante artigo de Yoji Konda da Keletron Fontat (*), que fabrica fontes e sistemas de som ambiente, ele responde à perguntas comuns quando se instala potenciômetros de controle de volume em caixas de som ambiente.
Ligação dos potenciômetros de fio 50R X 4W
Em algumas ocasiões são necessários o uso de potenciômetros para controlar individualmente o volume de uma caixa.
Perguntas frequentes:
Como os potenciômetros de fio de 4W podem ser recomendados para caixas de até 25W?
Essa é uma confusão comum entre instaladores leigos. A potência assinalada pelo potenciômetro é a potência máxima de dissipação em forma de calor e não a potência de áudio que o mesmo pode controlar.
Porque então meus amplificadores possuem potenciômetros menores, de carbono, controlando 1.000 ou mais Watts?
Os potenciômetros de carbono dos amplificadores controlam os sinais do pré amplificador de apenas alguns miliwatts, antes da amplificação de potência, ao mesmo tempo em que os potenciômetros das caixas controlam os sinais já amplificados com a potência de saída dos amplificadores
Posso ligar os potenciômetros na linha de 70V ou 210V?

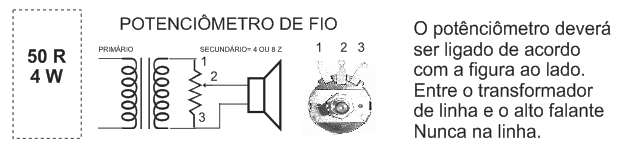

NÃO, os potenciômetros não podem ser ligados na linha, pois eles podem queimar, derrubar o volume, ou danificar o amplificador. Terão que ser ligados entre o secundário do transformador de linha e o alto falante.
O fio preto do secundário do transformador é ligado ao terminal 3 do potenciômetro que também é ligado ao terminal - (menos) do alto falante. Caso o alto falante for de 4ohms, o fio amarelo do secundário do transformador deverá ser ligado ao terminal 1 do potenciômetro.
Caso o alto falante for de 8ohms, o fio laranja do secundário do transformador deverá ser ligado ao terminal 1 do potenciômetro.
O terminal 2 do potenciômetro é ligado ao terminal + (mais) do alto falante.

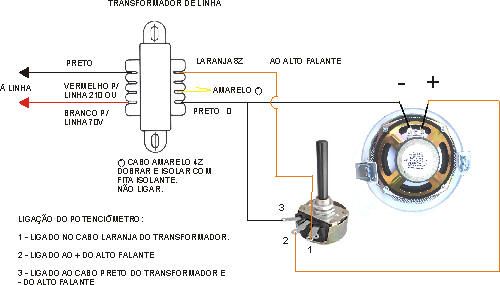

Muitas ligações de potenciômetro estão sendo feita com fios trocados, acarretando problemas como queima dos mesmos e de amplificadores. Para evitar, padronize as cores dos fios:
1 – Laranja – Ligado a saída do transformador de linha
2 – Amarelo – Ao positivo do alto-falante
3 – Preto – Ligado ao fio preto do transformador de saída e do negativo do alto-falante.
![](/images/stories/artigo2020/art4390s_0001.jpg)
![](/images/stories/artigo2020/art4390s_0002.jpg)
ESCOLHA DOS POTENCIÔMETROS
Os potenciômetros para este fim deverão ser de fio e com valores de acordo com a potência de saída dos transformadores de linha:
Até 15W = 50R x 4W -
Maior que 15W e até 25W= 100R x 4W
O potenciômetro duplo de 200+200R deverá ser as suas seções ligadas em paralelo ou seja:
Terminal 1 de baixo com terminal 1 de cima - com cabos laranja
Terminal 2 de baixo com terminal 2 de cima - com cabos amarelos
Terminal 3 de baixo com terminal 1 de cima - com cabos pretos
![](/images/stories/artigo2020/art4390s_0003.jpg)
(1) Keletron - www.yojikonda.com
