Controles de tom ou controles de tonalidade são circuitos cuja finalidade é atenuar ou reforçar uma determinada faixa de frequências de áudio num sistema de som.
Os controles de tom são usados para adequar o tipo de programa que está sendo reproduzido ao ouvido das pessoas.
Por exemplo. utiliza-se um controle de tom para reforçar os sons médios quando desejamos entender melhor quando uma pessoa fala, ou ainda abrimos o controle para ter mais agudos quando desejamos destacar o solo de um violino.
Nos amplificadores comuns normalmente os controles existentes são os controles de graves e agudos.
Nos sistemas mais sofisticados podemos ter diversos controles e até uma atuação sobre toda a faixa que é dividida em setores, obtendo-se o que se denomina de um equalizador gráfico (ver equalizador gráfico).

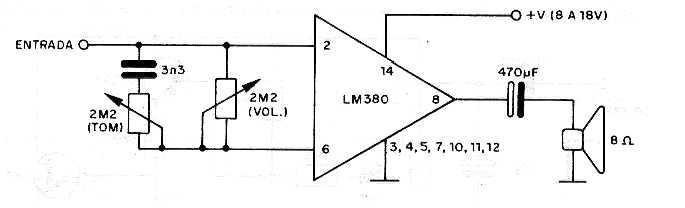

O controle de tom mais simples consiste num potenciômetro em série com um capacitor em algum ponto do percurso do sinal de áudio, por exemplo, na entrada, conforme mostra a figura 1.
Quando a resistência do potenciômetro está no mínimo, o capacitor pode desviar para a terra as frequências mais altas, atenuando assim os agudos que são reduzidos.

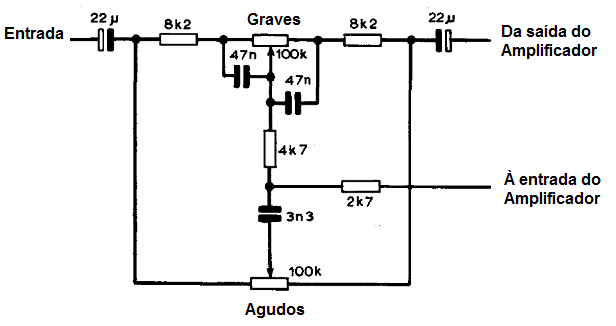

Um controle de tom mais complexo é o mostrado na figura 2 que consiste no tipo denominado Baxandall. Nele temos dois filtros, sendo um para os graves e outro para os agudos.
Este tipo de circuito permite atuar sobre a faixa de áudio com uma equalização mais apropriada às características do ouvido humano, sendo encontrado na maioria dos amplificadores analógicos comuns.
Nos equipamentos digitais o controle de tom é feito por software, ou seja, por um programa que atua diretamente na determinação da intensidade que cada frequência deve participar na composição do sinal que deve ser reproduzido. DSPs são os componentes que podem ser usados na elaboração de controles de tom digitais.
