Um componente moderno de grande utilidade nos projetos é o regulador de tensão da série AMS117. Disponível em tensões de 1,5 a5,0 V e na versão ajustável, ele pode fornecer correntes de até 800 mA, sendo ideal para aplicações que envolvam microcontroladores. Neste artigo, descrevemos este componente e suas aplicações.
Reguladores lineares de tensão do tipo com baixa queda de tensão ou LDO (Low Drop Output) consistem numa solução simples e barata para circuitos de fonte de alimentação.
Destacamos neste artigo os reguladores da série AMS1117 da Advanced Monolithic Systems que podem ser adquiridos na Curto Circuito no link abaixo: AMS1117 - https://www.curtocircuito.com.br/regulador-de-tensao-linear-3-3v-ams1117-3-3.html .

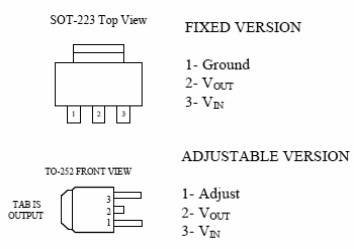

O componente pode ser encontrado em dois tipos de invólucros, SOT-223 e TO252 com a pinagem e aspecto mostrados na figura 1.

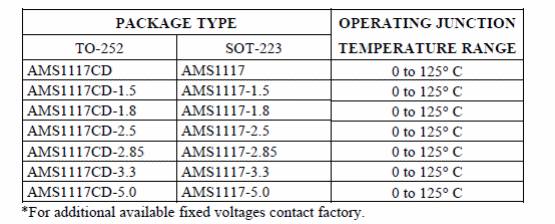

O que determina a tensão de saída ou se ajustável é o sufixo, conforme a tabela dada a seguir:
Os leitores podem acessar o datasheet completo em: https://pdf1.alldatasheet.com/datasheet-pdf/view/49118/ADMOS/AMS1117.html
As principais especificações dessa série de componentes são:
- Tensão máxima de entrada: 15 V
- Regulagem típica: 3 mV (5V x 800 mA0
- Queda de tesão na condução: 1,1 V (típica)
- Corrente mínima de carga: 5 mA (típica)
- Rejeição de ripple: 75 dB (típica)

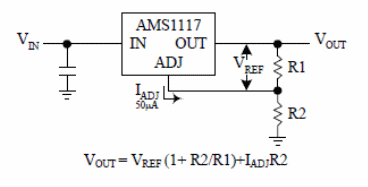

Na figura 2 temos o circuito de aplicação típica para a configuração ajustável.
Conforme podemos observar pelo invólucro, este componente dissipa o calor gerado por uma área cobreada na placa. Assim, esta área pode ser calculada em função de diversos parâmetros, o que é indicada no datasheet. De uma forma geral, esta área terá algo em torno de 2500 mm2 para as aplicações comuns.
