Clamp Meter, alicate amperométrico ou pinça amperimétrica, como quer que o chamemos, é um instrumento indispensável para quem quer que trabalhe com eletricidade ou eletrônica. Neste artigo vamos tratar de um instrumento específico que recomendamos aos nossos leitores por seu custo acessível e pelo que pode trazer de benefícios para seu trabalho.
Destacamos neste artigo o Alicate Amperímetro Multicomp Pro MP760606 que além de medir correntes em diversas faixas, também possui diversos outros recursos, que não encontramos em instrumentos equivalentes, o que o torna um multi-instrumento.
De fato, ele também funciona como um frequencímetro para a medida das tensões induzidas, mede capacitâncias, temperaturas, tensões (true RMS) e resistências.
Além dessas funções, destacamos a detecção NCV (Detecção de tensão sem contato) e teste de diodos
Levando em conta em que em nossos dias, a medida fácil de correntes intensas não é apenas uma necessidade do profissional da eletricidade e automação, mas de todos, pois cada vez a mais a eletrônica de potência está presente em todas as aplicações, trata-se de um instrumento indispensável.

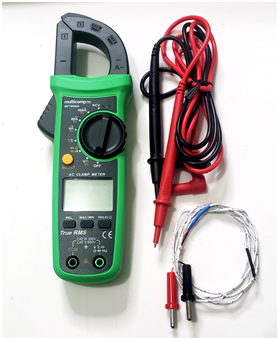

Na figura 1 temos o seu aspecto, destacando-se o display de 4 dígitos, a chave seletoras de funções e os jaques para os plugues de medição. Nesses plugues são inseridas as pontas de prova para as medições por contato.

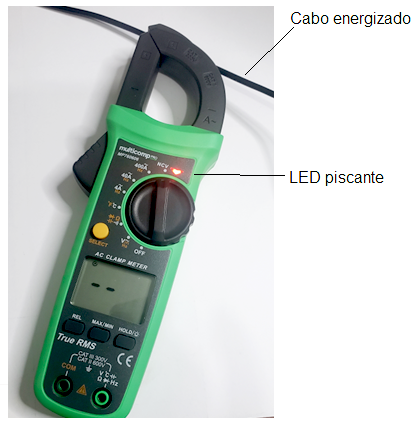

Em especial destacamos a função NCV que permite saber se um cabo está ou não energizado sem a necessidade de contato ou mesmo do uso do alicate. O botão se seleção permite escolher a sensibilidade, se estamos detectando tensão num cabo de alta ou baixa tensão acima de 24 V ou de alta tensão, acima de 74 V. Neste caso, um LED indicador piscará na presença de tensão e haverá a emissão de um sinal sonoro, conforme mostra a figura 2.

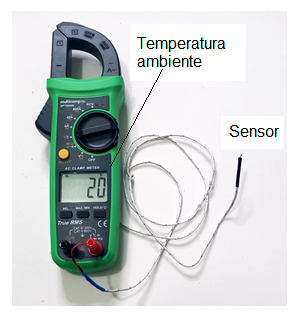

Para a medida de temperatura, o instrumento conta com uma ponta especial em que o elemento sensor de baixa capacidade térmica possibilita a realização de medidas rápidas por contato. Na figura 3 temos o modo de se usar o instrumento, com a chave seletora na posição correta.
Basta encaixar as pontas de prova nos jaques correspondentes e imediatamente já teremos a indicação da temperatura ambiente. As faixas de indicação permitem ler temperaturas de -40º C 100º C.
Vejam que em nossos dias, a possibilidade de se verificar o aquecimento de componentes específicos numa placa consiste numa forma de diagnostico importante e esse instrumento oferece essa possibilidade.
Completamos nosso artigo com seus destaques, informações sobre o produto e sua compliance com RoHS.:
Destaques:
Medidas True RMS
Detecção a Audio visual de tensão por aproximação (NCV)
Faixa de frequências de alta tensão: 10Hz - 10KHz
Contagem máxima do display 4000
Auto range
Dimensões do display - 28mm
Teste de continuidade
Medida de resistências
Teste de diodos
Medidas de capacitâncias
Modos MAX/MIN
Modo Relative
Função de Manuseio de Dados
Indicação de bateria baixa
Auto power off
1.5V battery (AAA x2)
Peso - 248g
Dimensões - 215mm x 63mm x 36mm
Informações do produto:
- Funções do multímetro digital – Corrente AC, Tensão AC/DC, Capacitância, Continuidade, Teste de diodos, Resistencia, Temperatura
- Corrente máxima AC – 400 A
- Tensão AC máxima – 600 V
-Tensão DC máxima – 600 V
- Faixa de resistências – 400 ohms a 40 M ohms
- Faixas de capacitâncias – 4 nF a 4 000 uF
- Faixa de temperaturas - - 400ºC a 1 000oC
- Tipo de resposta – True RMS
- Modo de seleção de faixas – Automático/Manual
- Abertura do display – 28 mm
E, se você está interessado, informamos que ele está disponível no Brasil para entrega rápida a um preço bastante acessível. Veja no link.
