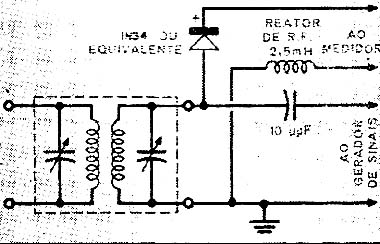

Para descobrir a frequência de um transformador de FI, que pode ser aproveitado de velhos rádios use o circuito abaixo. Veja que existem diversos valores em rádios antigos, além do tradicional de 455 kHz, que podem trazer alguma confusão. O que se faz é ligar o gerador de sinais e o multímetro numa escala baixa de tensões alternadas (AC Volts). Variando-se a frequência do gerador de sinais, quando chegar na frequência do transformador, o multímetro dá um salto, indicando a ressonância. Veja que para este tipo de teste o ideal é usar um multímetro analógico com pelo menos 10 k?/Volt. O capacitor de 10 µF = 10 pF deve ser cerâmico. O circuito também serve para verificar a ressonância de qualquer circuito LC.
![Descobrindo a Frequência de uma Bobina de FI Descobrindo a Frequência de uma Bobina de FI](/images/stories/instrumentacao2/ins0154_01.jpg)
Descobrindo a Frequência de uma Bobina de FI
