A medida de resistências muito baixas oferece um bom desafio para a maioria dos desenvolvedores de instrumentos eletrônicos.

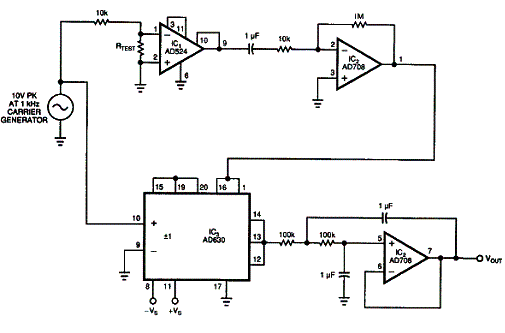

Uma solução apresentada pela Analog Devices (www.analog.com) em seu Application Note AN-306 consiste em se usar um esquema de detecção sincronizada para medir resistências muito baixas. O circuito para essa finalidade é mostrado na figura 1.
![Diagrama do Sistema sincronizado para medir miliohms. Diagrama do Sistema sincronizado para medir miliohms.](/images/stories/instrumentacao2/ins0147_01.gif)
Nos circuitos comuns são injetadas correntes intensas nos circuitos sob teste. O que esse circuito faz é demodular sincronizadamente a queda de tensão sob o sistema sob teste e com isso pode trabalhar com correntes extremamente baixas na medida de resistências.
Nele, um gerador de 1 kHz com 10 V de pico de amplitude injeta uma corrente de referência de 1 mA no resistor desconhecido, que está em teste (Rtest).
O amplificador de instrumentação IC1 e o amplificador de precisão IC2a amplificam a tensão sobre Rtest com um ganho de 100 000 vezes. O detector sincronizado IC3 demodula então essa tensão, e o amplificador IC2b, funciona com um filtro passa baixas para a tensão demodulada.
A filtragem em baixas freqüências vai atenuar todas as perturbações que estejam relacionadas com o sinal como ruídos, desvios e offsets, mas deixará passar a tensão proporcional à resistência desconhecida.

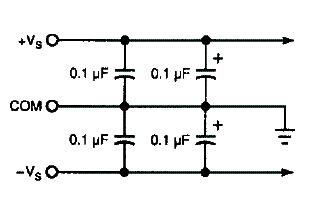

Nesse circuito, com os componentes usados temos uma relação entre a tensão de saída e a resistência desconhecida de 15,7 mOhms/V. Uma fonte simétrica para a alimentação do circuito é sugerida na figura 2.
![Fonte simétrica sugerida. Fonte simétrica sugerida.](/images/stories/instrumentacao2/ins0147_02.gif)
