Com o procedimento que descrevemos podemos determinar a potência RMS de um amplificador. Para isso precisamos de:
a) Voltímetro CA ou multímetro
b) Injetor de sinais ou gerador de áudio (senoidal)
c) RL - resistor de fio de resistência igual à impedância de saída do amplificador e potência maior do que a esperada na saída - podem ser associados diversos resistores para se obter resistência e dissipação necessários.
Procedimento

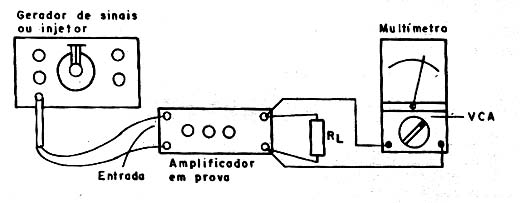

O sinal de áudio de 400 Hz de um gerador de sinais, ou de um injetor de sinais é aplicado na entrada e os diversos elementos do circuito são ligados conforme mostra a figura abaixo.
* Aplicamos o sinal na entrada do amplificador
* Colocamos o multímetro numa escala AC que permita ler pelo menos 50% da tensão esperada na saída para a potência do amplificador
* Abrimos o controle de volume do amplificador.
* Ajustamos o multímetro se ele tender a ultrapassar o final da escala, até obter uma leitura cômoda com a potência máxima.
* Aplicamos a fórmula P = V2 / RL onde P é a potência RMS, V é a tensão lida e RL a resistência usada como carga, igual à impedância de saída.
Por exemplo, se lemos 20 Volts sobre 8 ?, a potência Serpa:
P = (20 x 20)/ 8 = 400/8 = 50 Watts (rms)
