O ajuste profissional do canal de vídeo de um televisor é importante, pois após uma reparação ele se faz necessário dada as diferenças de características dos componentes repostos. Descrevemos aqui o procedimento tomando como base um televisor antigo, Telefunken modelo 361, mas este ajuste serve para todos os outros que possuam ajustes semelhantes. Uma fonte de alimentação de 0 a 5 V também será útil, podendo ser improvisada com um divisor simples com potenciômetro para referência. O material necessário:
a) Gerador de varredura de 30 a 50 MHz com saída de 0,01 a 500 mV
b) Osciloscópio com ponta de baixa capacitância
c) Gerador de marcas em 41,25 MHz opcionalmente conjugado ao gerador de varredura
Procedimento

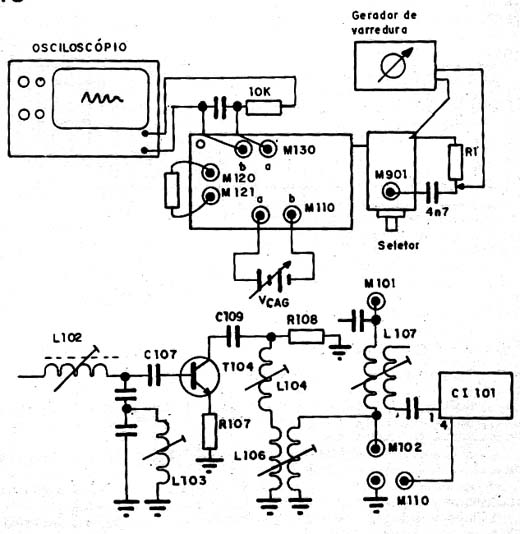

Na figura abaixo mostramos o modo de se interligar os diversos elementos necessários ao ajuste ao televisor tomado como exemplo.
* O capacitor Cb703 deverá ser desligado
* Liga-se o instrumental e ajusta-se L106 de modo que a imagem do osciloscópio corresponde a uma amplitude de 2 Vpp e de modo que a curva não apareça distorcida.
* Ajusta-se a tensão CC em M110 para uma redução de 25 dB no ganho de FI o que corresponde a 1,3 V em M110.
* Coloca-se o núcleo de L103 todo para dentro e R119 no meio curto.
* Ajusta-se a saída do gerador de varredura para que o topo da curva fique nos 100% do osciloscópio.
Ajuste
* Ajuste L107, L104, L102 e L905 na ordem indicada para máximo ganho em 44 MHz.
* O ajuste deve ser refeito mais de uma vez.
* Ajusta-se L101 para o mínimo em 47,25 MHz.
* Coloca-se a portadora de croma de 42,17 MHz a 50% de amplitude (-8 db) em L106.
* Ajusta-se o topo da curva em L104
* Corrige-se ou simplesmente verifica-se as armadilhas de 41,25 MHz e 47,25 MHz.
A figura abaixo mostra como deve ser a curva depois da calibração.
