Com o procedimento indicado podemos medir o ganho de um amplificador de vídeo, tanto para efeito de ajustes como para detecção de falhas. Precisamos dos seguintes instrumentos:
a) Osciloscópio
b) Gerador de RF (4,5 MHz)
Procedimento

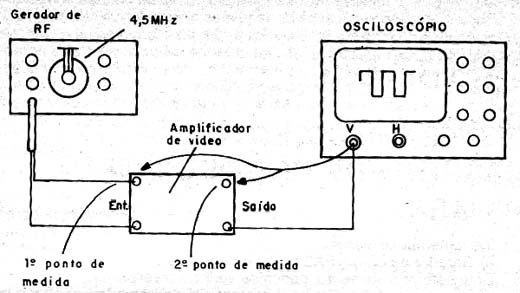

Na figura abaixo temos o modo de se fazer a ligação dos instrumentos ao amplificador para os testes.
Medindo o Ganho de um Amplificador de Vídeo
O gerador deve ser ajustado para produzir um sinal de 4,5 MHz modulado em aproximadamente 25%. Inicialmente, a entrada do osciloscópio é ligada ao ponto A (primeiro ponto de medida) de modo a podermos medir no osciloscópio a amplitude do sinal aplicado. Esta amplitude deve ser ajustada de modo a termos uma resposta do circuito próxima à saturação.
O osciloscópio deve estar previamente calibrado, de modo a possibilitar a medida de sinais com precisão na frequência utilizada.
Em seguida, o osciloscópio é ligado na saída do amplificador (ponto 2 de medida) e a amplitude do sinal deve ser verificada. O ganho do osciloscópio deverá ser alterado para que esta medida seja feita com precisão.
A relação entre a amplitude do sinal de saída e a amplitude do sinal de entrada corresponde ao ganho do amplificador.
