O ajuste do azimute (ângulo) de uma cabeça de reprodução é necessário para levar o gravador ao máximo de rendimento com igual sensibilidade para os dois canais. Para este ajuste precisamos de:
a) Fita gravada com sinal de 1 kHz
b) Osciloscópio de duplo traço
Procedimento

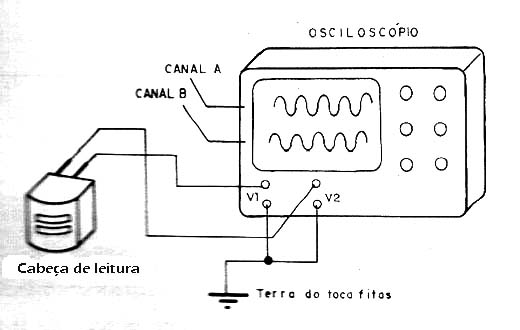

Na figura abaixo mostramos como ligar as entradas verticais dos dois canais na cabeça do gravador que deve estar em funcionamento.
Ajuste de Azimute de uma Cabeça de Reprodução
Se a sensibilidade do osciloscópio usado não for suficiente para visualizar o sinal obtido na saída da cabeça, podemos tirar o sinal da saída da primeira etapa de amplificação de áudio.
* Reproduzimos a fita de teste e ajustamos o osciloscópio para visualização simultânea dos dois sinais com a mesma sensibilidade.
* Ajustamos o parafuso de azimute da cabeça para esquerda ou direita de modo que os dois sinais visualizados tenham a mesma amplitude.
