Este simples gerador de sinais modulado por um tom é de grande utilidade na bancada do reparador de receptores de FM e aparelhos que operam com VHF. Simples de montar, ele utiliza componentes comuns.
Descrevemos um ultra-simples gerador de sinais para a bancada que utiliza apenas dois transistores e é alimentado por pilhas comuns.
O gerador produz sinais na faixa de 70 a 120 MHz, sendo de grande utilidade na comprovação de funcionamento de receptores e no ajuste de radinhos de FM.

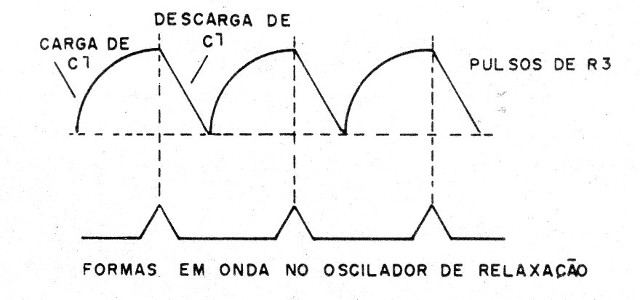

O circuito tem um oscilador de relaxação com transistor unijunção produzindo um tom de áudio com a forma de onda mostrada na figura 1.
Este sinal é aplicado a uma etapa de RF que tem um circuito ressonante que determina a frequência de operação do gerador.
Na versão original utilizamos um velho trimmer de porcelana, mas ele pode ser trocado por um capacitor variável retirado de um rádio FM fora de uso.
Para aplicar o sinal ao receptor em teste tanto podemos usa fios com garras como uma pequena antena que possibilite sua irradiação.
Montagem

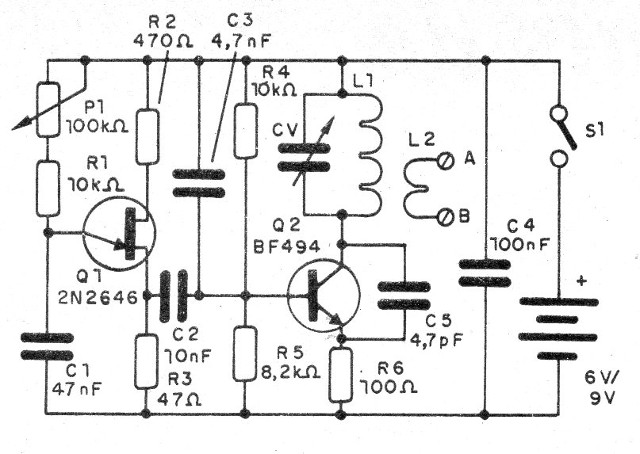

Na figura 2 temos o diagrama completo do pequeno gerador de sinais.

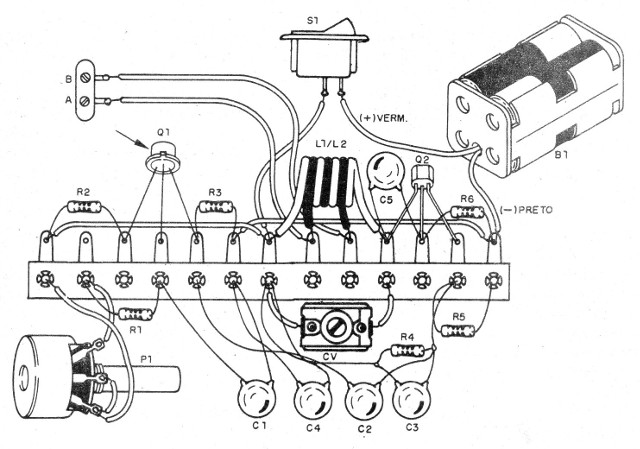

A montagem menos compromissada feita numa ponte de terminais isolados é mostrada na figura 3.

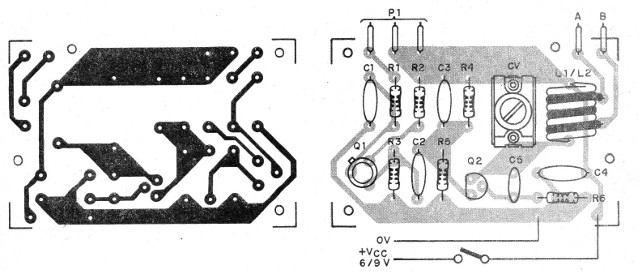

Uma placa de circuito impresso é mostrada na figura 4.
A bobina L1 consiste em 4 espiras de fio telefônico rígido com diâmetro de 1 cm aproximadamente.
L2 consiste em 3 espiras enlaçada em L1.
Para facilitar o enrolamento desta bobina, use um lápis como referência ou forma provisória.

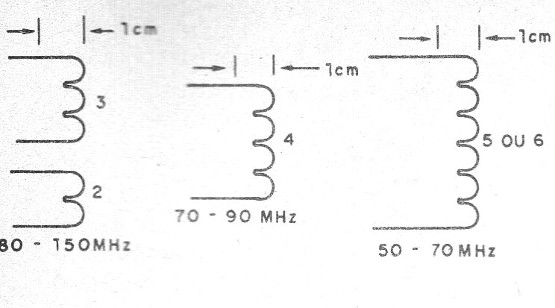

A bobina pode ser alterada para se alcançar frequências mais altas, conforme mostra a figura 5.
Na montagem, observe as posições dos transistores e também os tipos de capacitores que são todos cerâmicos.
Os resistores são de 1/8 W com qualquer tolerância.
O circuito também gerará barras na tela de um televisor antigo analógico, servindo de gerador de prova para ajustes dos circuitos de varredura.
Q1 – 2N2646 – transistor unijunção
Q2- BF494 – transistor NPN de RF
L1 – bobina – ver texto
CV – trimmer ou variável – ver texto
S1 – Interruptor simples
B1 – 6 ou 9 V – pilhas ou bateria
P1 – 100 k ohms – potenciômetro
R1, R4 – 10 k ohms – resistores – marrom, preto, laranja
R2 - 470 ohms – resistor – amarelo, violeta, marrom
R3 – 47 ohms – resistor – amarelo, violeta, preto
R5 – 8k2 ohms – resistor – cinza, vermelho, vermelho
R6 – 100 ohms – resistor – marrom, preto, marrom
C1 – 47 nF – capacitor cerâmico
C2 – 10 nF – capacitor cerâmico
C3 – 4,7 nF – capacitor cerâmico
C4 -100 nF – capacitor cerâmico
C5 – 4,7 pF – capacitor cerâmico
Diversos:
Placa de circuito impresso ou ponte de terminais, suporte de pilhas ou conector de bateria, caixa para montagem, fios, solda, etc.
