Transformadores usados em fontes de alimentação podem ter diversas formas de ligação, conforme a rede seja de 110 V ou 220 V. Veja neste artigo como identificar os enrolamentos e fazer a ligação correta quando esta informação não for dada junto com o componente.
Os transformadores comuns possuem basicamente duas configurações para os enrolamentos primários.
Eles podem ter um enrolamento único com derivação ou dois enrolamentos separados.
O tipo de configuração determina o modo de ligação quando usamos na rede de 110 V ou 220 V.
a) Transformadores de 3 fios
Os transformadores de 3 fios são os que possuem um enrolamento único com derivação para conexão nas duas redes de energia.

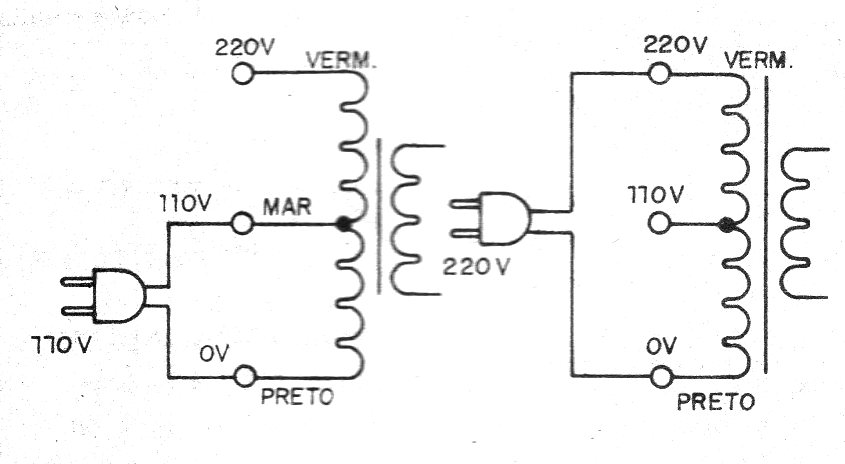

Na figura 1 temos o modo de se fazer a ligação deste tipo de transformador.
Normalmente o fio comum às duas redes é de cor preta, sendo o vermelho de 220 V e marrom de 110 V, mas podem haver outras cores.
No caso de dúvida, é possível usar o multímetro para identificar os fios de ligação.
Medimos a resistência entre o extremo comum, normalmente preto e os demais.
A resistência maior entre o preto e um dos fios indica que esse fio é o terminal de 220 V.
A resistência menor identifica o fio de 110 V.

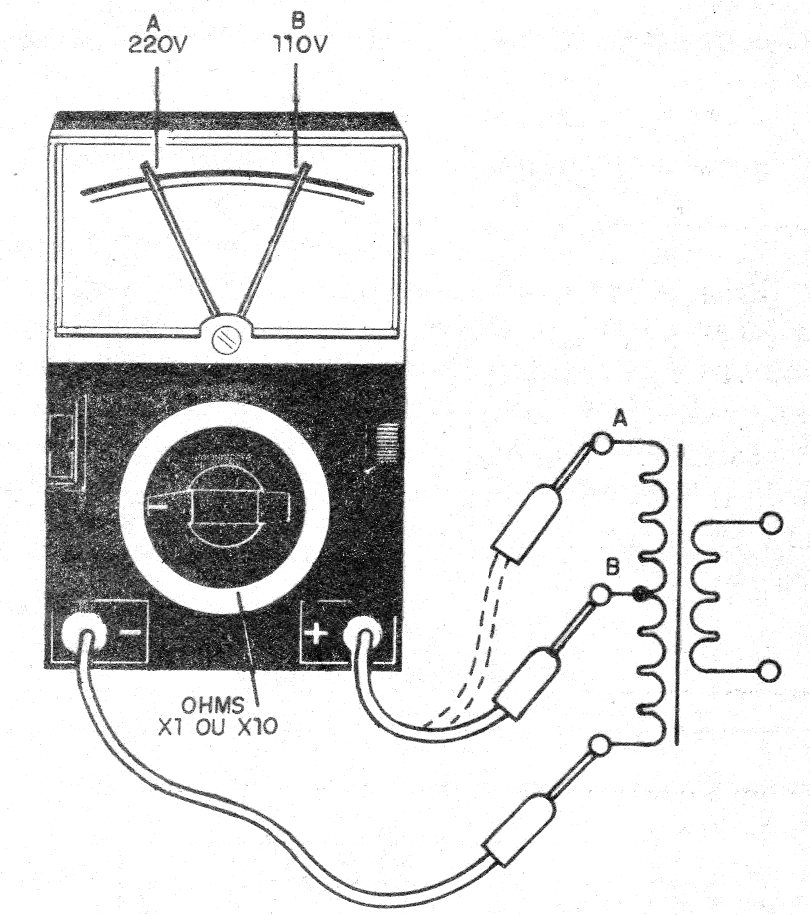

Na figura 2 mostramos como esse teste é feito.
O multímetro é colocado na faixa mais baixa de resistências, pois os enrolamentos têm resistências baixas na faixa de 50 ohms a 2 000 ohms, tipicamente.

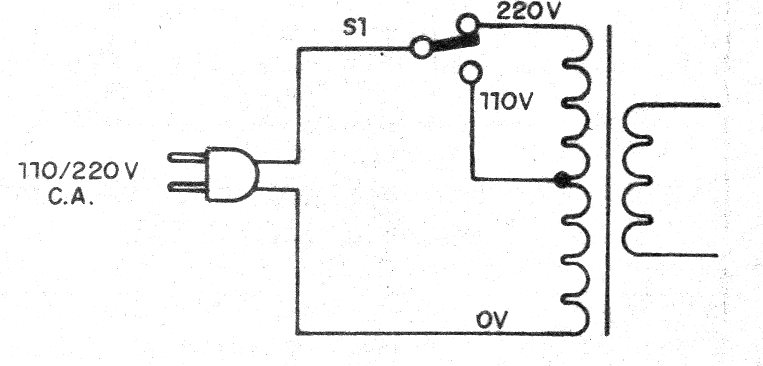

É possível acrescentar a este transformador uma chavinha comutadora de tensão, conforme mostra a figura 3.
b) Transformadores de 4 fios
Estes transformadores possuem 2 enrolamentos separados em que são ligados de uma forma que depende da tensão.

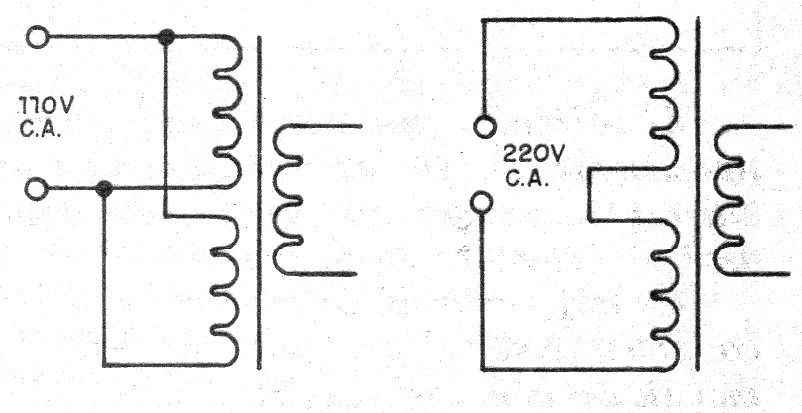

Assim, conforme mostra a figura 4, os enrolamentos são ligados em paralelo quando a tensão de entrada é de 110 V e em série quando a tensão é de 220 V.
No entanto, é preciso tomar muito cuidado com estas conexões, pois os enrolamentos devem estar em fase.
Se os enrolamentos tiverem as fases invertidas eles se comportam como um curto-circuito com resultados desastrosos para o componente que pode queimar-se imediatamente.

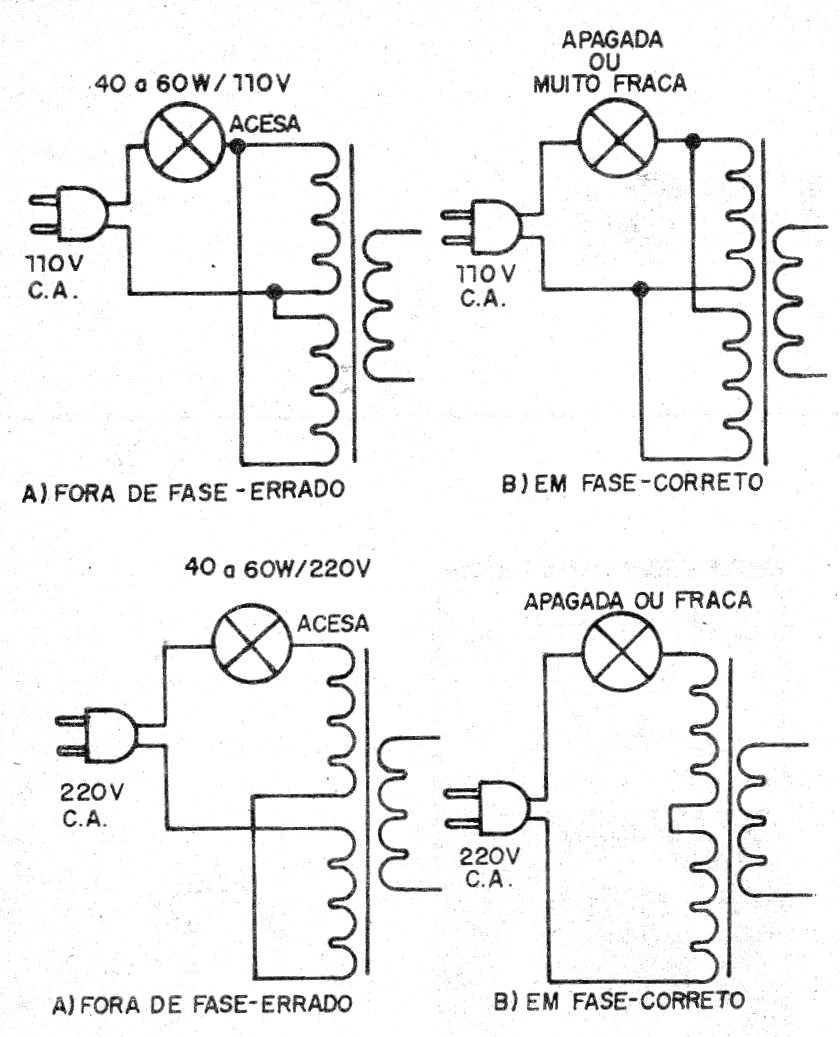

Podemos ter certeza que nossa ligação está correta usando uma lâmpada incandescente comum de teste, conforme mostra a figura 5.
A conexão correta é aquela em que a lâmpada acende com brilho reduzido.
Da mesma forma que nos transformadores de 3 fios, também podemos agregar uma chave comutadora de tensão tendo o cuidado de verificar se as fases estão corretas.

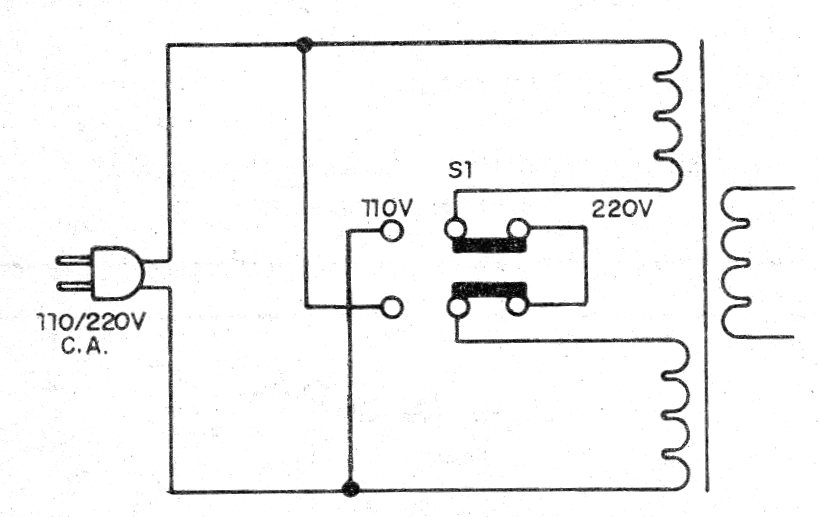

O modo de se fazer esta conexão é mostrado na figura 6.
O teste de fase com a lâmpada incandescente da figura 5 serve para identificar o modo correto de conexão.

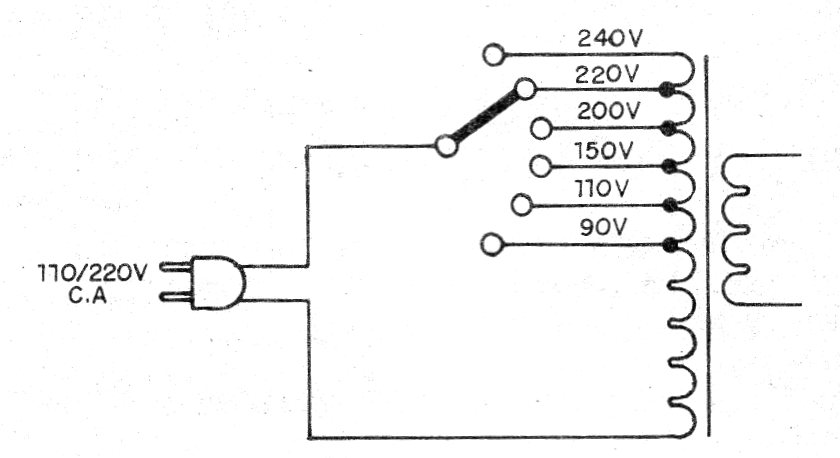

Finalmente, temos um tipo de transformador que possui diversas derivações para tensões escalonadas, conforme mostra a figura 7.
Este tipo de transformador pode ser encontrado em equipamentos antigos valvulados, com valores de tensão que consiste nas diversas padronizações que existiam na época de sua fabricação.
Se o leitor aproveitar um transformador deste tipo de um velho equipamento valvulado pode eliminar a chave seletora e ligar diretamente o fio na tomada da tensão desejada.
