Com o gerador de áudio, um amplificador que não precisa ter potência além de 10 watts, e o multímetro podemos levantar a curva da resposta de um alto-falante e até determinar sua frequência de ressonância.

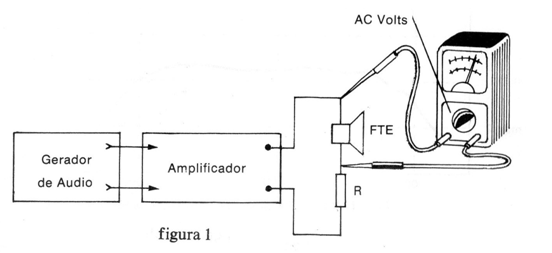

O circuito é mostrado na figura 1, em que temos ainda, como componente adicional, um resistor de carga de aproximadamente 10 ohms x 5 watts.
O procedimento é o seguinte: devemos partir de uma frequência em torno de 20 Hz com o gerador, e o amplificador num volume que excite convenientemente o alto-falante, a ponto de podermos medir uma certa tensão em seus terminais (AC Volts).

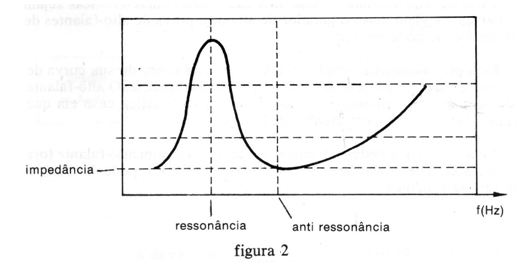

Desse ponto em diante marcamos as tensões no alto-falante em pontos como: 50 Hz, 100 Hz 200 Hz, 300 Hz, 500 Hz, 800 Hz, 1 kHz, 1 500 Hz, 2 kHz, 2,5 kHz 3 kHz e 5 kHz. Colocando os valores num gráfico, obtemos uma curva como mostra a figura 2.
Podemos ver, neste caso, que o ponto em que a tensão medida é máxima corresponde à ressonância do alto-falante, e que o ponto em que a tensão é mínima temos a máxima impedância.
O conhecimento destas duas frequências é muito importante nos projetos de caixas acústicas.
Veja também que, para um mesmo alto-falante, temos pontos diferentes de ressonância, fora e dentro de um recinto acústico. Isso deve ser levado em conta em muitas aplicações práticas.
Também podemos usar este tipo de procedimento para analisar a curva de resposta de filtros do tipo crossover.
O ponto em que começa a ocorrer a atenuação do sinal pode ser facilmente identificado pela queda de tensão no multímetro.
O gerador deve produzir sinal senoidal neste tipo de prova, para que os resultados tenham a precisão desejada.
