Diferentemente do injetor de sinais, o gerador de áudio é um instrumento mais completo, pois produz frequências específicas numa ampla faixa de valores, sendo por isso de grande importância na bancada de todo o técnico que trabalha com equipamentos de som.
Na figura 1 temos o aspecto de um gerador de áudio típico, que pode cobrir a faixa de frequências que vai dos 10 Hz aos 100 000 Hz.
Muitos geradores de áudio disponíveis no comércio podem produzir tanto sinais de prova senoidais como retangulares.
Nota: hoje temos os geradores de funções que produzem sinais numa ampla faixa de frequências e com diversas formas de onda.
O sinal senoidal, em especial, é o recomendado para se verificar a linearidade de resposta de um amplificador de áudio, quando analisado em conjunto com um osciloscópio.
O gerador de áudio possui ainda controles de intensidades para os sinais.
O uso do gerador de áudio se faz de modo semelhante ao de um injetor de sinais, com a diferença de que, sendo conhecida a intensidade de seu sinal de saída, ele deve ser aplicado normalmente na entrada do amplificador.
A partir deste sinal podemos estudar o comportamento do amplificador, verificando sua curva de resposta, as potências para diversas frequências e eventuais distorções.

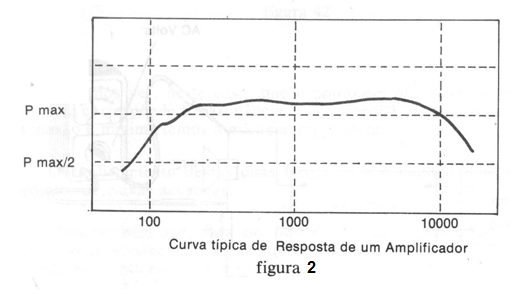

Anotando a intensidade do sinal de saída numa carga resistiva, para toda a faixa de frequências de Operação do amplificador, excitando-o com sinal de intensidade constante, podemos levantar a curva de resposta do aparelho, conforme sugere a figura 2.
A curva de resposta nos dá a qualidade de um amplificador, pois nos revela a fidelidade com que ele pode responder a todos os sons de frequências que ouvimos.
Ponto importante no uso do gerador de sinal é a precisão com que podemos obter sinais de determinadas frequências, o que é muito importante em trabalho de ajustes.
