Capacitores com fugas são motivo de diversos tipos de problemas em equipamentos eletrônicos. Nos amplificadores a presença de um capacitor com fuga pode causar distorções e perdas de rendimento.
Em circuitos de potência a presença de um capacitor com fugas pode causar aquecimento excessivo e perda de rendimento.
Em circuitos pré-amplificadores de áudio e misturadores um capacitor com fuga pode causar perda de rendimento e a produção de ruídos.
Um capacitor com fuga é um capacitor em que o isolamento-entre as armaduras deixa de existir, passando a circular uma pequena corrente que se torna problemática em muitos circuitos.

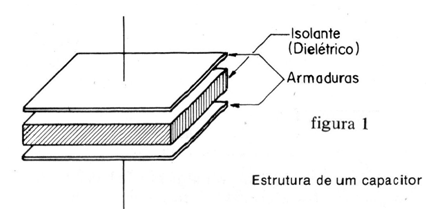

Na figura 1 vemos que entre as placas de um capacitor deve existir um isolamento perfeito.
A presença de umidade ou ainda a produção de uma faísca por excesso de tensão pode prejudicar o isolamento que passará dar passagem à corrente.
Em condições normais, um capacitor apresenta uma resistência muito alta, superior a centenas de megohms. Com a fuga, essa resistência pode cair a menos de 1 M, e com isso o capac1tor deixa de apresentar as propriedades exigidas pelo circuito em que ele é usado.

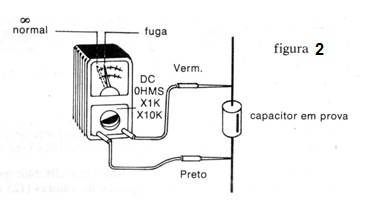

Para verificar se um capacitor está com fuga, devemos retirá-lo do circuito e usar o multímetro na sua escala mais alta de resistência, conforme mostra a figura 2.
A resistência medida na prova, depois que o ponteiro estabiliza, deve ser superior a 10 M para capacitores de poliéster,óleo,cerâmica,até 1 uF.
Para capacitores eletrolíticos essa resistência deve ser superior a 1M. Em alguns casos (fontes) até mesmo uma resistência de 500 k ou pouco maior, em capacitores de filtro de grande valor, é tolerada.
Se na prova da fuga de capacitores eletrolíticos de grande valor, ou de outro tipo acima de 470 nF o ponteiro não fizer um movimento oscilatório sensível antes de se estabilizar, então o capacitor estará aberto, ou seja, a ligação dos terminais com as placas está interrompida.
Nestas condições, o capacitor não poderá ser usado.
Se na prova, a resistência indicada for nula, então o capacitor se encontra em curto, não podendo ser usado.
