O circuito que apresentamos permite detectar fugas ou problemas de isolamento em capacitores de alta tensão (acima de 300 V), sendo de grande utilidade na oficina de reparação. Pelas suas características este circuito detecta fugas que mesmo os multímetros sensíveis não conseguem.
Aplicando uma alta tensão CC num capacitor, se houver fuga uma lâmpada neon acende, indicando o fato. Este é o principio de operação deste útil provador de fugas de capacitores para a faixa de 1 pF a 1 nF. (Capacitores eletrolíticos não podem ser provados, pois normalmente possuem uma fuga admissível que está acima do mínimo que este circuito detecta.)
Para a rede de 110 V é usado um transformador comum elevador de tensão, mas na rede de 220 V este componente pode ser eliminado.
O detector é uma lâmpada neon comum e a operação e totalmente segura dada a baixa corrente de operação.
COMO FUNCIONA
O transformador, cujo enrolamento primário é aproveitado como autotransformador, eleva a tensão da rede para 220 V.
Esta alta tensão é então retificada por D1, carregando-se então o capacitor C1 com valor de pico, em torno de 300 volts.
Os 300 V são então aplicados ao capacitor em prova através de um resistor e uma lâmpada neon, além de um segundo resistor (R2) que visa aumentar a carga de prova.
Se o capacitor em prova estiver bom (sem fugas), tão logo ocorra sua carga (fração de segundo), cessa a circulação de qualquer corrente, o que manterá a lâmpada apagada.
Se existir alguma fuga, esta fará com que apareça no circuito uma tensão que fará a lâmpada neon acender. O brilho da lâmpada será tanto maior quanto for a fuga.
Se o capacitor estiver em curto, a lâmpada deverá acender com seu brilho normal.
MONTAGEM

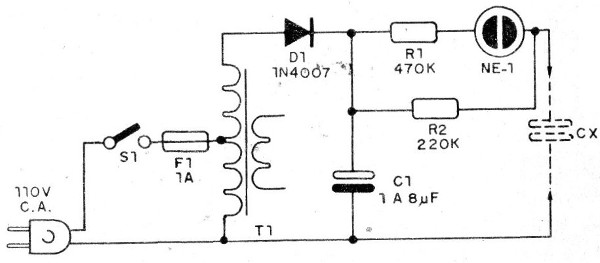

Na figura 1 temos o circuito completo do teste.

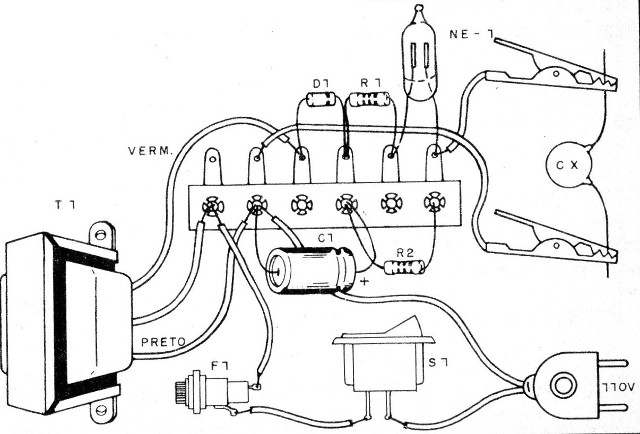

Como se trata de circuito bastante simples podemos usar como base para a montagem uma ponte de terminais, conforme mostra a figura 2.
O capacitor C1 deve ter valores entre 1 e 8 uF com tensão de isolamento acima de 350 volts.
Os resistores são todos de 1/8 ou ¼ W e a lâmpada neon é comum de 2 terminais paralelos (NE-2H ou equivalente). O diodo pode ser o 1N4007 ou BY127.
O transformador é do tipo de alimentação com primário de 110/220 V e secundário de qualquer tensão entre 5 e 12 V com 100 mA a 500 mA.

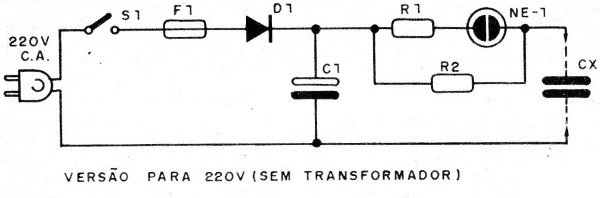

A ligação para a rede de 220 V é feita conforme mostra a figura 3.
O fusível protege o circuito em caso de problemas com o transformador, diodo ou capacitor.
PROVA E USO
Basta conectar o capacitor entre as pontas de prova. Dependendo do seu valor, a lâmpada deve dar ligeira piscada. Se a lâmpada permanecer acesa é sinal de fuga ou curto. Se a lâmpada apagar completamente o capacitor está bom.
Para aumentar a sensibilidade, aumente R2 de 220 k para 470 k.
Não teste capacitores de baixa tensão de isolamento.
D1 - 1N4007 ou BY127 - diodo retificador
C1 - 1 a 8 uF x 350 V – capacitor eletrolítico ou poliéster
R1 – 470 k - resistor (amarelo, violeta, amarelo)
R2 – 220 k - resistor ( vermelho, vermelho, amarelo)
NE -2H - lâmpada neon
S1 - interruptor simples
F1 - fusível de 1A
Diversos: cabo de alimentação, caixa para montagem, pontas de prova ou garras, ponte de terminais, fios etc.
