No projeto de aplicações IoT a análise dos sinais wireless é fundamental na garantia do bom funcionamento de um circuito. Para esta finalidade, a Keysight Technologies oferece aos projetistas profissionais o Analisadores de Sinais MXA com destaque para o N9020B.
Ferramentas de análise de sinais são de vital importância no projeto de qualquer aplicação que envolva comunicação wireless como WiFi ou Bluetooth.
Para uma análise completa otimizando os projetos é preciso contar com ferramenta de medidas de espectro, demodulação digital, análise de protocolo e mais.

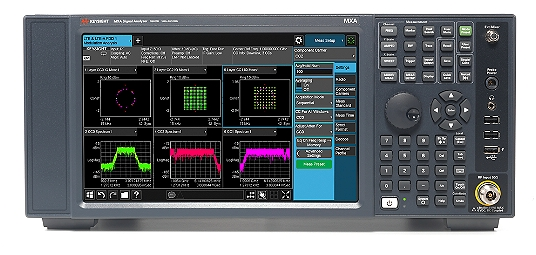

O analisador de sinais MXA N9020B da Keysight oferece recursos completos para se obter o máximo de um projeto wireless, como os que envolvem o desenvolvimento de produtos IoT.
Com a ajuda deste equipamento de teste e análise é possível obter o máximo de projeto e levá-lo ao mercado em muito menor tempo.
Os principais destaques desse instrumento são:
- Realiza medidas de sinal, espectro e potência
- Caracteriza sinais de qualquer tipo de dispositivo wireless com testes paramétricos atualizados ou testes funcionais de RF.
- Reduz o tempo de testes verificação do projeto e minimiza a complexidade de operação com uma interface de toque intuitiva.
- Aumenta a taxa de transferência e produção ao mesmo tempo que reduz custos.
![](/images/stories/artigos2016/ins0384_0001.png)

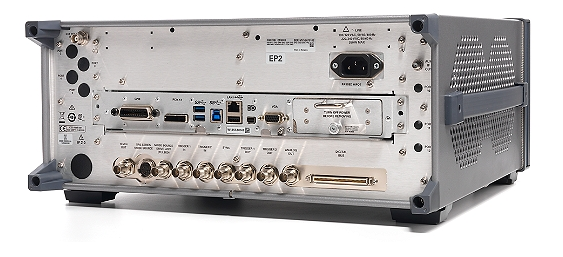

Conecte-se e controle instrumentos com software fácil de usar
Sequenciamento e controle de um ou vários instrumentos
Licença de instalação, transporte e gerenciamento
Capacidade de calibração e ajuste
![](/images/stories/artigos2016/ins0384_0002.png)
Especificações
Para mais detalhes:
http://literature.cdn.keysight.com/litweb/pdf/5992-1255EN.pdf?id=2695834
Frequência | 10 Hz to 26.5 GHz, Mixers to 1.1 THz |
Opções de frequência | 3.6, 8.4, 13.6, 26.5 GHz, Mixers to 1.1 THz |
Análise máxima de largura de banda | 160 MHz |
Opções de largura de banda | 25 standard, 40, 85, 125, 160 MHz |
Largura de banda máxima em tempo real | 160 MHz |
Seleções de largura de banda em tempo real | 85, 125, 160 MHz |
DANL @1 GHz | -166 dBm |
Ruído de fase @1 GHz (10 kHz offset) | -114 dBc/Hz |
Ruído de fase @1 GHz (1 MHz offset) | -137 dBc/Hz |
Precisão da amplitude geral | ±0.23 dB |
TOI @1 GHz (3rd Order Intercept) | +20 dBm |
Faixa dinâmica máxima de 3ª ordem @1 GHz | 116 dB |
Aplicações de uso geral | Analog Demodulation - MATLAB - Noise Figure - Phase Noise - Pulse - Real-Time Spectrum Analysis |
Aplicações – celular | LTE - W-CDMA/HSPA/HSPA+ |
Applications-Wireless Connectivity | n/a |
Applications-Digital Video | n/a |
Nível de desempenho | 4 de 5 |
Alcance de atenuador padrão | 70 dB |
Passo de atenuador padrão | 2 dB |
Duração mínima para 100% de chance de intercepção | 3.57 µs |
Alcance dinâmico grátis de espúrios | 72 dBc |
Disparo | FMT (Frequency Mask Trigger) - TQT (Time Qualified Trigger) - Level - RF Burst - Line - External - Periodic |
Aplicações com disparado de mascara de frequência | 89600 VSA Software - Real-Time Spectrum Analyzer - Pulse Measurement Application |
Aplicações disponíveis | Sim |
Bancada | Sim |
